温調効率アップや火傷防止に！ジャケットタンクの断熱方法とは？

ジャケット（外槽）付きステンレスタンクは、温水やスチームによる温調が可能な便利な設備ですが、断熱対策が不十分だと熱効率の低下や火傷のリスク、作業環境の温度上昇といった課題が生じます。

効率よく温度を保ち、作業者の安全性を高めるには、断熱方法の選定が重要です。
このコラムでは、断熱ジャケット・カバーなど代表的な3つの断熱方法と、実際の使用事例をご紹介します。

ジャケットとは
ジャケットタンクの温調方法についてはステンレス容器の温調方法を、ステンレスタンクの耐熱温度についてはステンレス容器の耐熱温度と加熱に関するあれこれをご覧ください。

断熱の目的

ジャケットタンクへ断熱対策を施す目的としては、主に以下の3つの理由が挙げられます。

実際の現場での課題や必要とされる対策については、使用環境や温度によって異なります。
ここからは、効率よく温度を保ち、作業者の安全性を高めるために欠かせない、ジャケットタンクの断熱方法について説明します。

断熱方法

MONOVATEで製作しているステンレス製ジャケットタンクの断熱方法は大きく3つに分けられます。
ここでは、各断熱方法の詳細やメリット・デメリットをご紹介します。

1.ジャケット部に直接触れないように外装を付ける

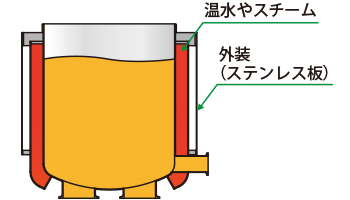

1つ目の断熱方法は、ジャケットの外側に筒状の外装を取り付けて断熱する方法です。
ジャケットと外装の間には隙間があり、外装への熱伝導を少なくしています。
外装はタンクの材質と同じステンレス（SUS304）です。

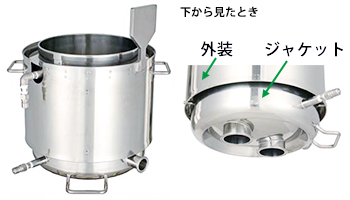

採用事例｜撹拌機座付ジャケット容器

2.ジャケット部に断熱材（保温材）を入れる

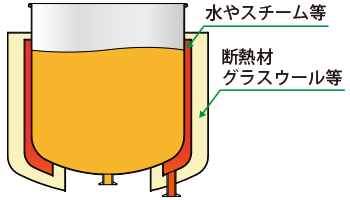

2つ目の断熱方法は、ジャケット内に断熱材を入れて断熱する方法です。
水などを流すジャケットの更に外側に断熱材を入れたジャケットを作ります（2重ジャケット）。
当社の断熱材は主にグラスウールを使用していますが、他にはパーライトや発泡ウレタンなどがあります。

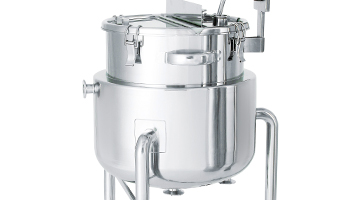

関連製品｜鏡板型耐圧ジャケット容器　断熱槽・脚付【DT-TJJ-L】

3.断熱カバーを取り付ける

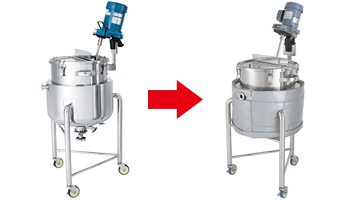

3つ目の断熱方法は、タンクの外側に断熱材の入ったカバーを取り付けて断熱する方法です。
カバー内にはグラスウール・ニードルマット等の断熱材が入っています。（メーカーにより異なります。）
クリーンルームでも使用できる低発塵性の断熱カバーもあります。

関連製品｜断熱カバー【ECK】

その他の断熱方法：真空ジャケット容器

当社では製作しておりませんが、ジャケット内を真空にすることで、熱が外へ逃げないようにして保温効果を高める方法もあります。（例：魔法瓶）

また、断熱材を入れて真空にする場合もあります。

結露対策

ジャケットに冷水を流して保冷する場合など、室温との温度差によってはタンク表面に結露が生じてしまいます。
結露はカビやサビの原因だけでなく、異物（不純物）混入の原因にもなります。

保温の場合と同様にタンクに断熱材を入れたり断熱カバーを使用することで、タンク表面と室温との温度差を低くでき、結露防止になります。

採用事例

ここでは、断熱の機能を採用したステンレスタンクや撹拌タンクの製作実績をご紹介します。

ステンレスタンクと合わせて、断熱対策もご提案可能です

MONOVATEでは、温調効率の向上や省エネ、火傷リスクの低減といった視点から、断熱対策を組み込んだステンレスタンクのご提案が可能です。
タンクの使用環境や運用条件に応じて、適切な断熱方法の選定とご提案をいたします。
省エネルギー対策や労働災害対策としても効果的な断熱方法を検討中の方は、ぜひお気軽にご相談ください。

断熱方法について相談する
