製品仕様
容器材質 SUS316L 寸法 内径φ635mm×全高約H1170mm(撹拌機除く) 容量 200L 使用圧力(本体) 0~0.1MPa 使用温度(本体) 20℃~80℃(内容液沸点未満) 使用圧力(ジャケット) 0~0.15MPa 使用温度(ジャケット) 冷水~温水 表面処理 内外面バフ研磨 撹拌機 ステンレスエアーモーター撹拌機【NTMA-S】 その他 ヒンジ付き一体型のぞき窓、バネ付き蝶番(防水型)、温度計、手動バタフライバルブ、安全弁、圧力計 他 管理番号 1Y003330
特長
特長
○化粧品業界採用事例
加圧下で加温撹拌できる撹拌加圧ユニットのオーダーメイド事例です。
ユーザー様のご要望内容
- 「窓のロック機構」
圧力をかけたまま窓(投入口兼のぞき窓)を開けると、勢いよく開いてしまい危険なため、窓の取っ手部分にロック機構を採用しました。圧抜き用のバルブと連動しており、圧力を抜かないと窓を大きく開けないようになっています。誤って窓のクランプバンドを先に外してしまっても、勢いよく開くことがなく安全です。 - 「火傷防止カバーの取り付け」

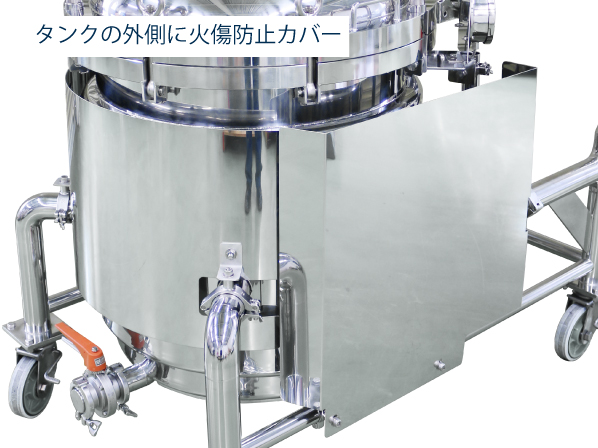

タンクが高温になるため、タンクの外側に火傷防止の板を付けて火傷対策をしました。 - 「高さをできるだけ下げたい」

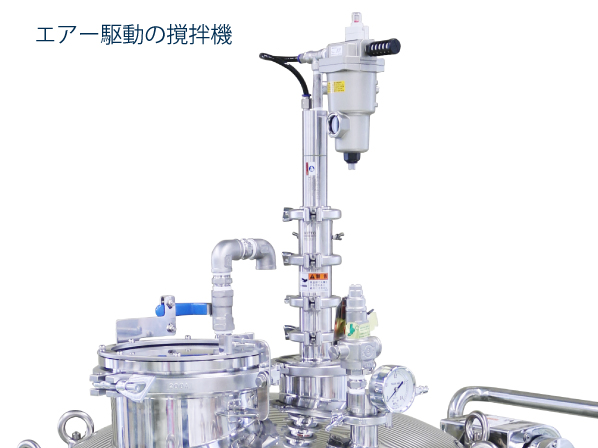

通常の加圧容器は底が鏡板型ですが、高さをできるだけ下げたいという意向と横向き排出、片勾配の希望があり、片テーパー型で製作しました。 - 「エアー駆動の撹拌機」
ステンレスエアーモーター撹拌機を採用しました。
その他
- 撹拌機を蓋に付けたまま開けられます。
- ジャケット(外槽)に温水を流して加温できます。
- 台車のようなハンドル付きで、スムーズに移動できます。
営業担当コメント
別のタンクを製作中に追加でご依頼をいただきました。ユーザー様のご要望を実現できるように何度もすり合わせを実施し、製作可能かつ要望に近い形状を提案することができました。
技術担当コメント
圧を抜かないと窓が大きく開かない仕組みを設計したことで、安全な装置を実現できました。

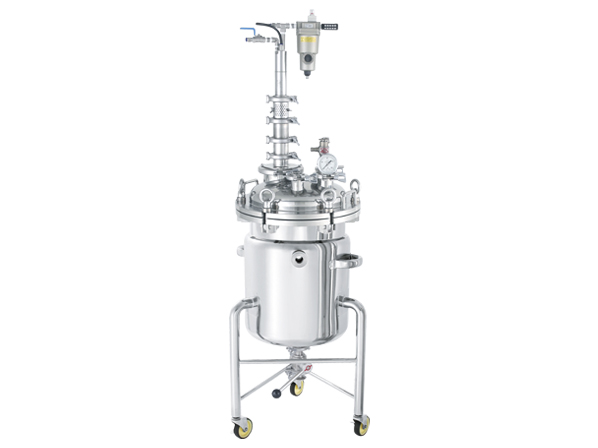

関連製品:撹拌加圧ユニット
