ステンレス容器（ステンレスタンク）は透明ではないため容器内の残量を確認することはできませんが、容器にセンサーを設置することで、残量を一目で確認することができるようになります。
更に投入機などの機械と連動させることで「中身が一定量減ると自動で補充させる」などの自動化・省力化もできます。
今回は、残量を確認できるレベルセンサーの種類や、ステンレス容器で採用されているレベル計測の方法をご紹介します！
レベルセンサーの種類
レベルセンサーとは、容器内の液面の高さを計測する機器です。容器内での高さを見るために、フロートを設置したり電気的に位置を測る方法があります。
レベルセンサーにはさまざまな種類がありますが、ここでは3つのレベルセンサーについてご紹介します。
フロート式液面計
フロート式液面計とは、容器内にフロートを浮かべその高さを機械的に検出し、フロート内のスイッチにより電気信号を制御器に送る液面計です。
手軽でコストが安く収まります。
静電容量式液面計
静電容量式液面計とは、材料の持つ固有の誘導率を検知し計測して電気信号を送る液面計です。
粉体や粘度の高い液体等にも使用できます。
センサーをフッ素樹脂などで被覆すれば腐食性液体にも使用できます。
超音波式液面計
超音波式液面計とは、容器内の液体に触れることなくその高さを検出し、電気信号を制御器に送る液面計です。
制御器はその信号によりバルブを駆動し、材料の供給などの自動制御や満水や減水などの警報を行います。
非接触でコンタミを嫌う薬液、食品タンク等に使用されています。取り扱いも容易です。
容器に加工してレベルを計測する方法
センサーなどの機器を設置しなくても、ステンレス容器に加工するだけでレベルを計測する方法もあります。
目的や使用環境などに応じて、最適な計測方法を選びましょう。
目盛り加工

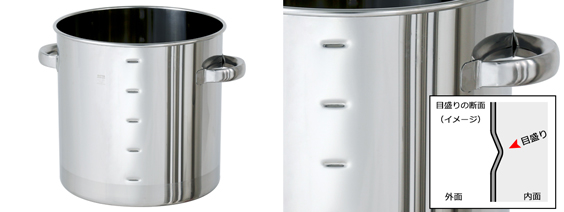

目盛り加工とは、容器に直接目盛りを打刻する方法です。
使用しているうちにメモリが消えるということはありません。目盛りの間隔や数は、お客さまの用途に合わせて調整することができます。
レーザーマーキングなどでの印字による目盛り加工も可能です。
レベル計

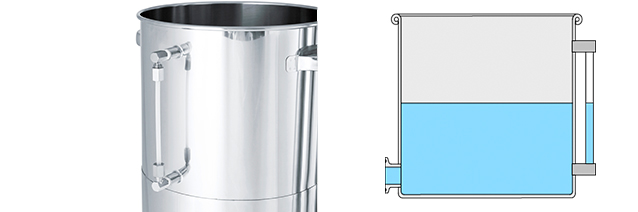

ここでのレベル計とは、容器の側面に継手と半透明なチューブやパイプ（当社ではPFAチューブ）を取り付けるタイプのレベル計です。
容器内の液体の高さを、中を見ずに外から直接見ることができるようになります。
チューブの横に目盛りを設置すれば、具体的な内容量の目安を確認することもできます。ガラスパイプによる市販品もあります。
角フランジのぞき窓

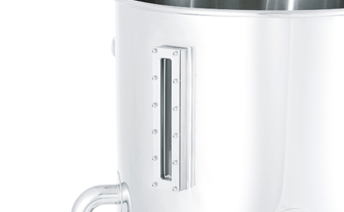

角フランジのぞき窓は、容器の側面に設置するのぞき窓です。ガラスには耐熱強化ガラスを使用しています。
容器内の液体の高さを直接見ることができるだけでなく、簡単に分解・洗浄ができるので取り扱いが簡単です。
レベル計測を取り入れたカスタマイズ事例
ここでは、レベルセンサーなどのレベル計測機能を取り入れた、ステンレスタンクのカスタマイズ事例をご紹介します。
MONOVATEでは、お客さまのご要望や目的、使用環境などに応じて最適な計測方法をご提案いたします。
400L食用油一時受け容器
食品メーカーさま採用
超音波式のレベルセンサーを使用することで、食用油との接触無しでレベルを測定できるようにしています。
制御盤でポンプと撹拌機のON/OFFと速度調整と、液面のレベル表示をおこないます。
精製水供給用の水タンク
製薬メーカーさま採用
蓋に付けたヘルールに、レベルセンサーを取り付けて使用します。
自動で給水できるように、ステンレス製のボールタップを取り付けています。給水すると浮き玉が上がり、約100Lのところで止水するようになっています。
容器内面 容量目盛マーキング
食品メーカーさま採用
容器の内面に、内容量が一目でわかるマーキングを施しました。
レーザーマーキングによる印字のため、容器内外面ともに無駄な凹凸がありません。細部を洗い残すリスクを低減し、洗浄や乾燥に要する時間を削減します。
目盛付きヘルールバッフル（邪魔板）
製薬メーカーさま採用
撹拌効率を向上するバッフル（邪魔板）に、レーザーマーキングで容量の目安を印字しました。
容器の上部から目視で大体の容量を確認でき、簡易的な検尺棒の役割を兼ねます。開閉部がある蓋等と組み合わせて使用します。
溶剤計量ステンレス容器（ヘルール式）
化学メーカーさま採用
溶剤計量用のヘルール式小容量容器に、内容量を可視化できるレベル計を付けました。目盛のマーキングがあり200~2,000mlを計量できます。
ガラス製器具からの置き換えでご採用いただきました。
スラリー液の供給ホッパー
化学メーカーさま採用
液中の固体がどのくらいの高さまで溜まっているか見られるように、ホッパー側面に角フランジのぞき窓を取り付けました。
固形物を含むスラリー液をポンプへ供給するために使用します。
気軽にご相談ください！
MONOVATEは、撹拌タンクや撹拌装置にレベルセンサーなどのレベル計測システムを組み込んだ設計・製作が可能なメーカーです。
医薬品・食品・化学・化粧品・エレクトロニクス業界など、多様な現場での経験をもとに最適な仕様をご提案いたします。気軽にお問い合わせください。
