悩み別に対策!のぞき窓の選び方ガイド
2024/05/15 09:00

  • 撹拌中の液体の様子を確認したい
  • 容器に入れた液体の残量を確認したい

ステンレス容器を使って、液体を混ぜ合わせる・スラリーを取り扱うなどの作業をする場合、蓋を開けずに内容物の状態を知りたいというのは誰しもが考えていることではないでしょうか。

MONOVATEではステンレスタンク内部確認用の「のぞき窓(サイトグラス)」を製作しております。
種類は10種類以上。容器内を照らす照明付きのものや、窓についた汚れを落とせるワイパー付きタイプなど用途に合わせて形は様々です。

本記事では、用途に応じた各のぞき窓の特長と、使い方についてご紹介します。

洗浄性抜群!ヘルール接続する「のぞき窓」

そもそものぞき窓とは、容器内部を視認できるようにするための窓のことをいい、容器の蓋や側面に取りつけます。「サイトグラス」と呼ぶメーカーもありますが、当社では「のぞき窓」と呼んでいます。

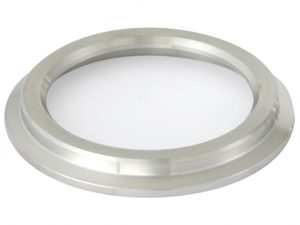

MONOVATEが製作する標準的なのぞき窓は、ヘルール接続で容器に設置するタイプです。
ヘルール接続とは、工具不要かつ取り付けが簡単な配管接続です。

ferrule-shape-2

ヘルールは接続部に溝があり、十字形状のパッキンを間に挟んでクランプバンドで締め付けて固定します。
締め付けは手締めで簡単に固定でき、工具がいりません。

お持ちの容器にヘルール配管があれば、そのまま設置ができます。

分解洗浄が簡単なことも特長の一つで、複数の材料を扱う等の理由により洗浄が頻繁にある際などに適しています。加圧、減圧にも対応します。

悩み別おススメのぞき窓の紹介

MONOVATE製のぞき窓(サイトグラス)には、容器内をしっかり確認できるように改良されている仕様がラインナップされています。続いてはお客さまのお悩み別に、おすすめののぞき窓をご紹介します。

困りごと①:容器内が暗くて見えない…

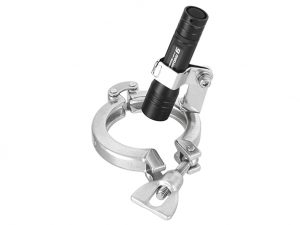

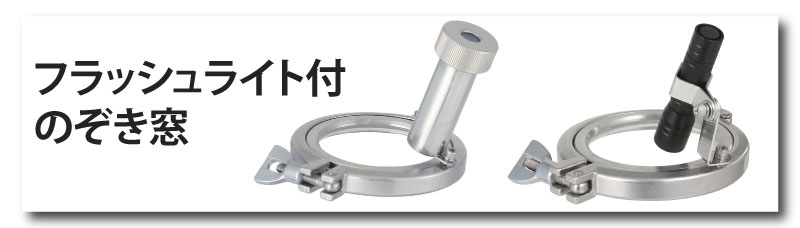

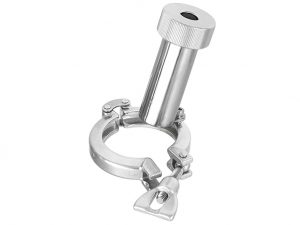

フラッシュライト付のぞき窓をおすすめします!

圧力容器など蓋の密閉が必要なタンクは内部が暗く、のぞき窓を取り付けても液体の状態を確認しづらいです。

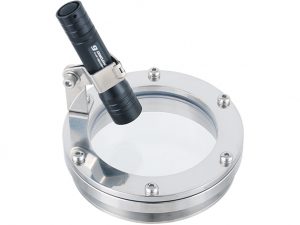

そこで容器内を明るく照らしてくれるフラッシュライト付きののぞき窓を使えば、暗くて内部が見えない容器内でもしっかりと確認できます。

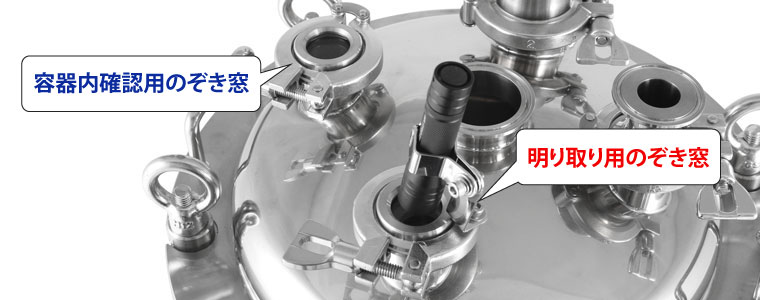

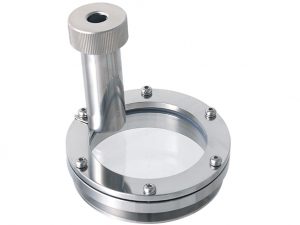

明り取り用としてフラッシュライト付きのぞき窓を取り付けるほかに、内部を確認するためののぞき窓の計2つを取りつけるとよいでしょう。

フラッシュライト付のぞき窓の詳細を見る

困りごと②:窓が結露・液体が窓に飛び散って視認性が悪い…

ワイパー付のぞき窓をおすすめします!

液体を温めていると、蒸気や結露によってのぞき窓に水滴がついてしまう。
もしくは液体撹拌中に中身が跳ねて、のぞき窓に付着してしまうなど、のぞき窓の視認性が下がるトラブルも多々あります。

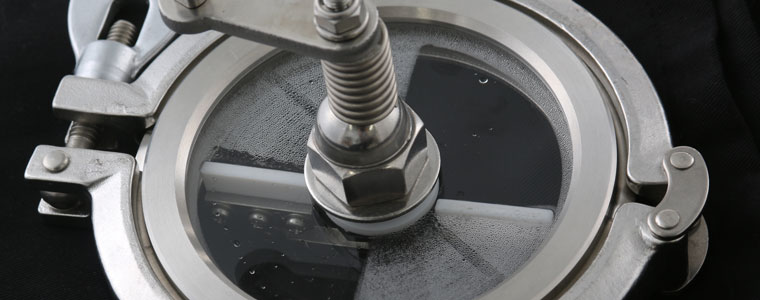

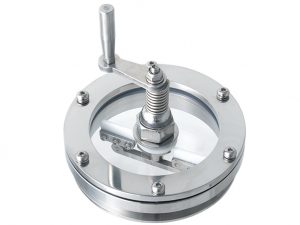

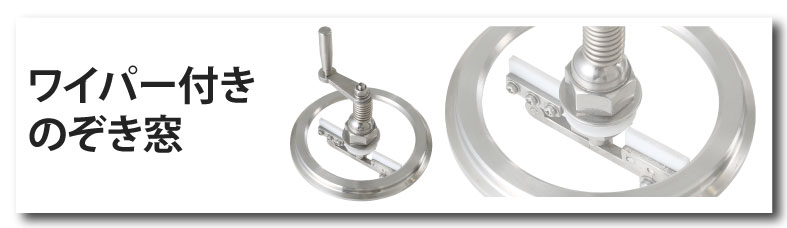

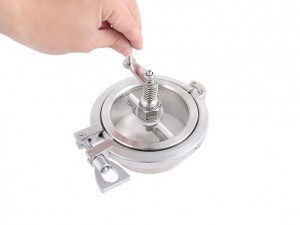

そんなときにおすすめなのは、窓ガラスの容器側にワイパーが設置されたのぞき窓です。ハンドルを回すことで、窓ガラスに付着した水滴等を拭うことができます。

ワイパー付のぞき窓の詳細を見る

困りごと③:のぞき窓の脱着を簡単に行いたい…

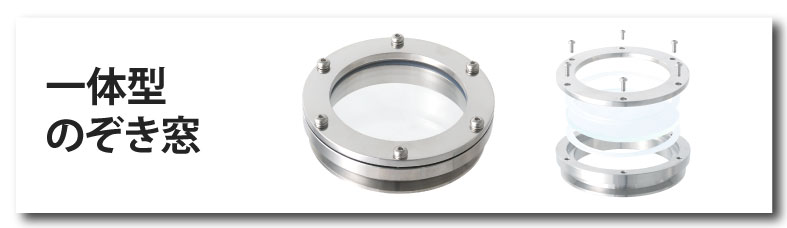

一体型のぞき窓シリーズをおすすめします!

標準タイプののぞき窓は窓枠、窓ガラス、パッキンがヘルールクランプのみで固定されています。

洗浄性を優先するために取り外しを簡単にしているのですが、容器からのぞき窓を取り外す際には、窓ガラスが落ちやすい構造ともいえます。手袋などを装着していて作業性が悪い中で取り扱う場合には、特に注意が必要が必要です。

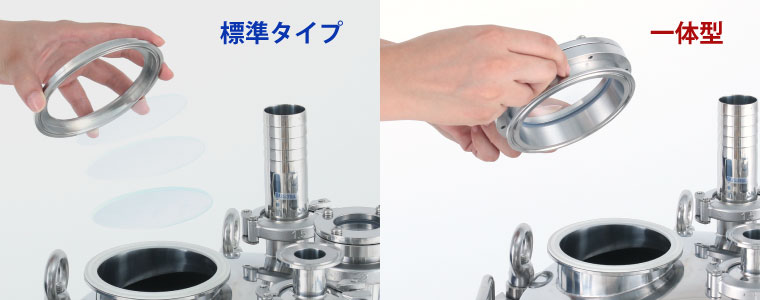

そこで、窓ガラスやパッキンが落ちないように設計された物が、一体型のぞき窓です。窓ガラスやパッキンなどの部品をねじ止めしてしまうことで部品の落下を防ぎます。 接続部分はもちろんヘルール接続ですので、工具不要で取り外しが簡単です。

一体型のぞき窓の詳細を見る

困りごと④:ガラスが割れるのを防止したい...

保護カバー付のぞき窓をおすすめします!

のぞき窓 保護カバー付

通常の【NM】のぞき窓に保護カバーを付けた、【NM-P】のぞき窓 保護カバー付です。

のぞき窓(一体型) 保護カバー付

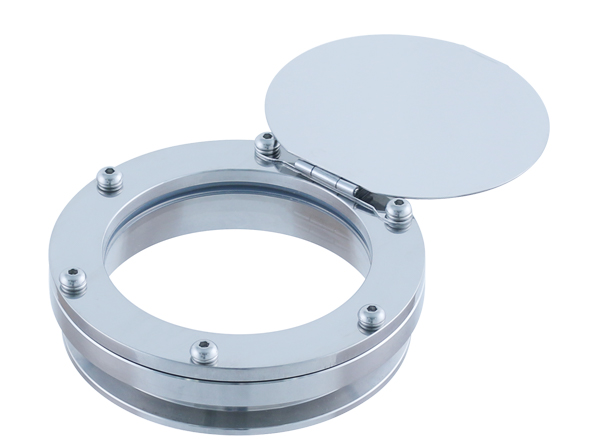

ガラスが落下しない【NMB】のぞき窓(一体型)に保護カバーを付けた、【NMB-P】のぞき窓(一体型) 保護カバー付です。

これまでご紹介してきたのぞき窓には耐熱強化ガラスが用いられて衝撃には強いですが、さらに窓部が割れるリスクを低減できる製品があります。それが、保護カバー付ののぞき窓です。

保護カバーによって外部からの衝撃リスクを低減し、ガラスの割れを防ぎます。特に【NM-P】のぞき窓 保護カバー付はスライド式のカバーを採用しているため、容器内部からの衝撃・圧力によりガラスが割れた場合でもそれが外部に飛散しにくくなっています。

容器内へのガラス等の異物混入と、作業者の受傷事故防止にお役立ていただけるのぞき窓です。

カバー付のぞき窓の詳細を見る

困りごと⑤:内容物を遠隔で監視したい...

カメラ付のぞき窓をおすすめします!

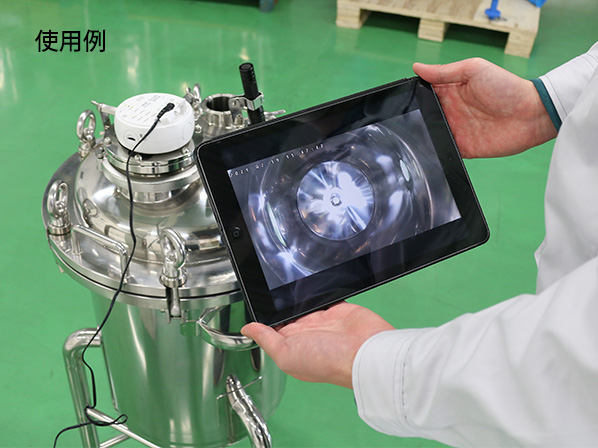

のぞき窓にネットワークカメラを取りつけたモデルです。インターネット環境があれば、容器内部のようすを離れた場所からモニタリングできます。
基本構造は一体型のぞき窓と同様になっています。

容器内が暗く撮影しにくい場合には、先述のフラッシュライト付のぞき窓もあわせて取り付けることにより、視認性を向上できます。

カメラ付のぞき窓の詳細を見る

こんな方法でも容器内部を確認できます

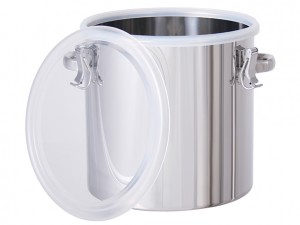

透明アクリル蓋付ステンレス密閉容器

CTH-AF製品写真

蓋に透明素材を採用した密閉容器です。
蓋を閉めたまま容器内部をすべて見渡すことができます。

製品の詳細を見る

角窓フランジ

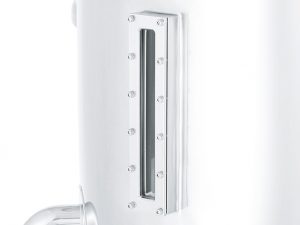

【KNM】角フランジのぞき窓

容器側面に角型の窓を取り付けることができます。
液体の残量などを確認する際に便利です。

製品の詳細を見る

レベル計

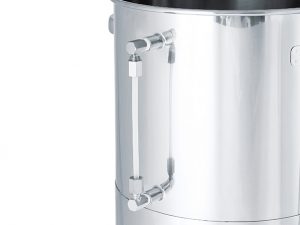

容器側面にテフロンチューブを取り付けます。
容器内部の液体の水位を確認できます。

製品の詳細を見る

アクリル窓付蓋

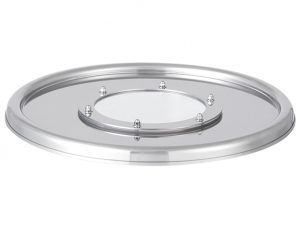

特注加工例 アクリル窓付きの蓋

蓋の中心に窓を付けた加工例です。容器の中が一目で確認できます。
窓のサイズは任意に設定できます。

製品の詳細を見る

のぞき窓のバリエーションをあらためてご紹介

オーダーメイドでの製作も承っておりますので、お気軽にお問い合わせください。
