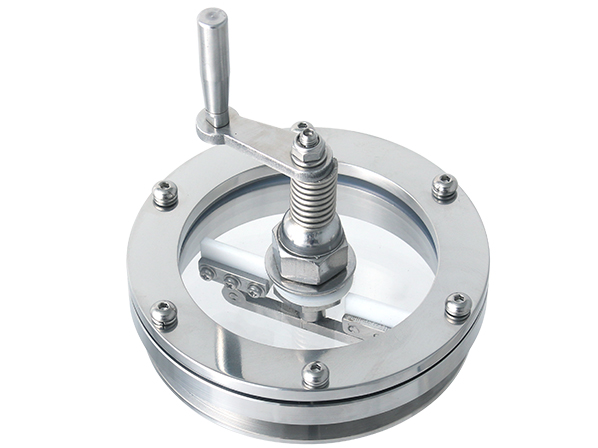

製品仕様
本体（窓枠下）…SUS316L
カバー（窓枠上）・ボルト・ワッシャー…SUS304
平パッキン：シリコンゴム窓：耐熱強化ガラス
ワイパー 接液部：SUS316L その他：SUS304
ワイパーブレード：PTFE
軸部Oリング：バイトン※クランプバンド、へルールガスケットは別売りです。
へルール適用サイズ：3S、4S
その他のサイズはお問い合わせください。耐熱温度：100℃
※パッキンの材質を変更すれば最高200℃程度まで使用可能です。
詳しくはお問い合わせください。

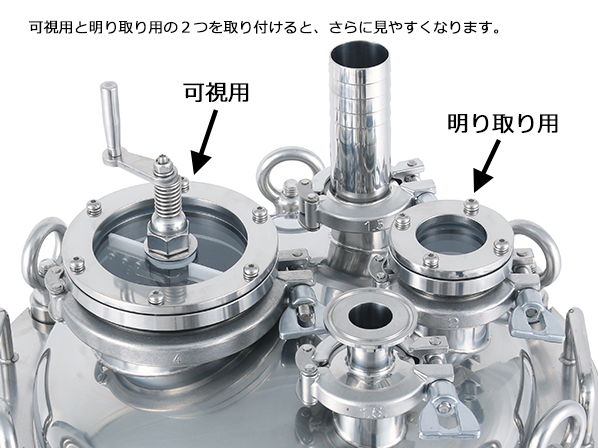

〇容器等のへルールに取り付けることで、容器内部の状態を確認できます。
〇へルールから取り外す際に、ガラスが脱落しないので安全です。
〇ハンドルを回すと、内側のワイパーブレードが回転し、汚れや水滴をふき取ることができます。
〇接液部はSUS316Lで耐食性に優れています。
〇内面をテーパー形状にし、視野を最大限に確保しました。

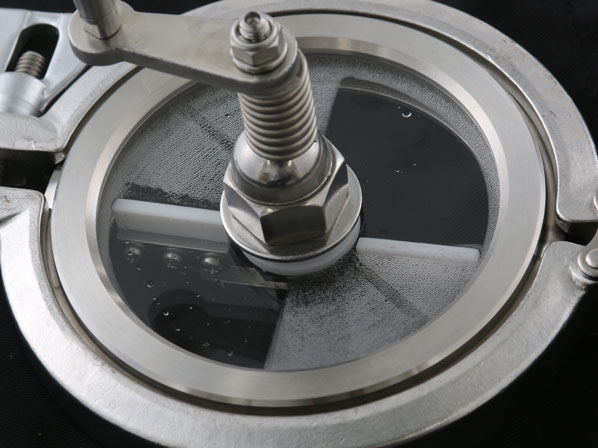

容器の加温などで窓が曇っても簡単に除去できます
その他のラインナップ

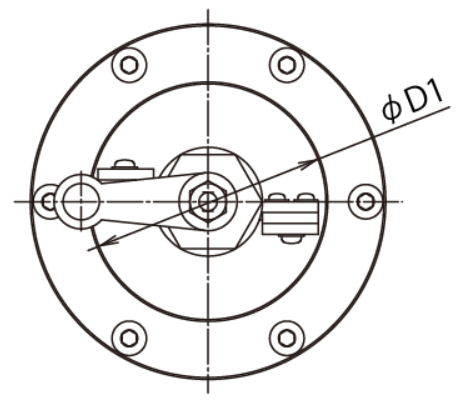

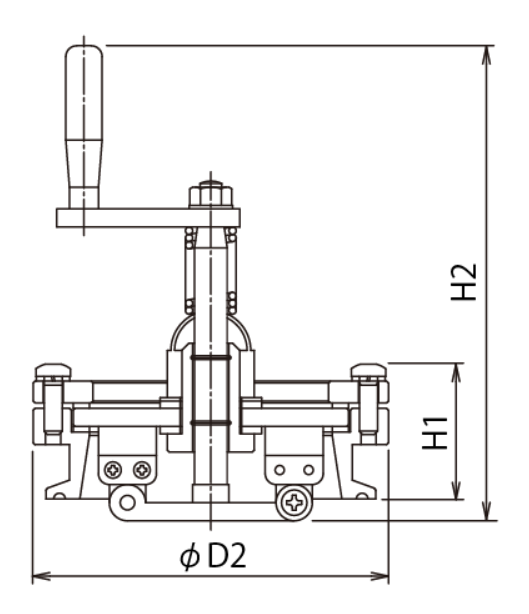

寸法参考図
サイズ表
| 型式 | へルール | 質量 | 可視範囲 | 外径 | 高さ | 全高 | 耐圧強度 | 納期 |
|---|---|---|---|---|---|---|---|---|
| サイズ | kg | D1 | D2 | H1 | H2 | （常温） | 日 | |
| NMBW-3S | 3S | 0.9 | 65 | 98 | 37 | 131 | 0.18MPa | 2～3 |
| NMBW-4S | 4S | 1.2 | 90 | 126 | 37 | 131 | 0.16MPa | 2～3 |
のぞき窓（サイトグラス）シリーズについて、お客さまから実際にいただいたご質問をまとめました。こちらも併せてご覧ください。
技術コラム：「のぞき窓」のよくある質問をまとめました
- ワイパー無しのものはありますか？
【NMB】がございます。
- ライト付きのものはありますか？
ワイパーとライトが干渉するため、両方付いているものはありませんが、ワイパー無しでライト付きの窓はあります。（【NMB-LC】【NMB-LA】）
- ラインナップ以外のサイズは製作できますか？
お問い合わせください。
- 容器内が真空状態でも使用できますか？
使用できます。
