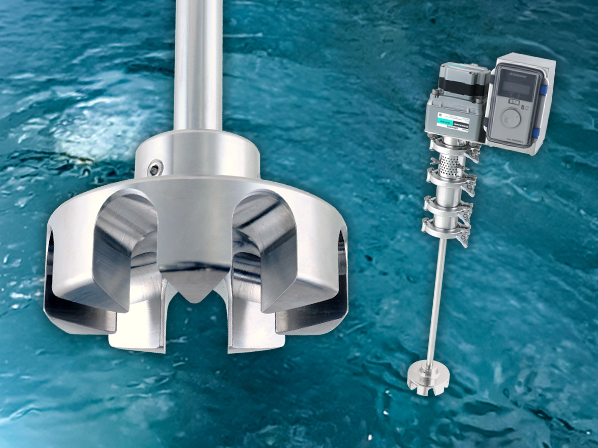

ベルヌーイ流撹拌機とは
遠心力を利用し、空気の巻き込みや泡立ちを抑えて撹拌する「ベルヌーイ流撹拌体」を標準搭載した、MONOVATEオリジナルの撹拌機です。
-
特長 01

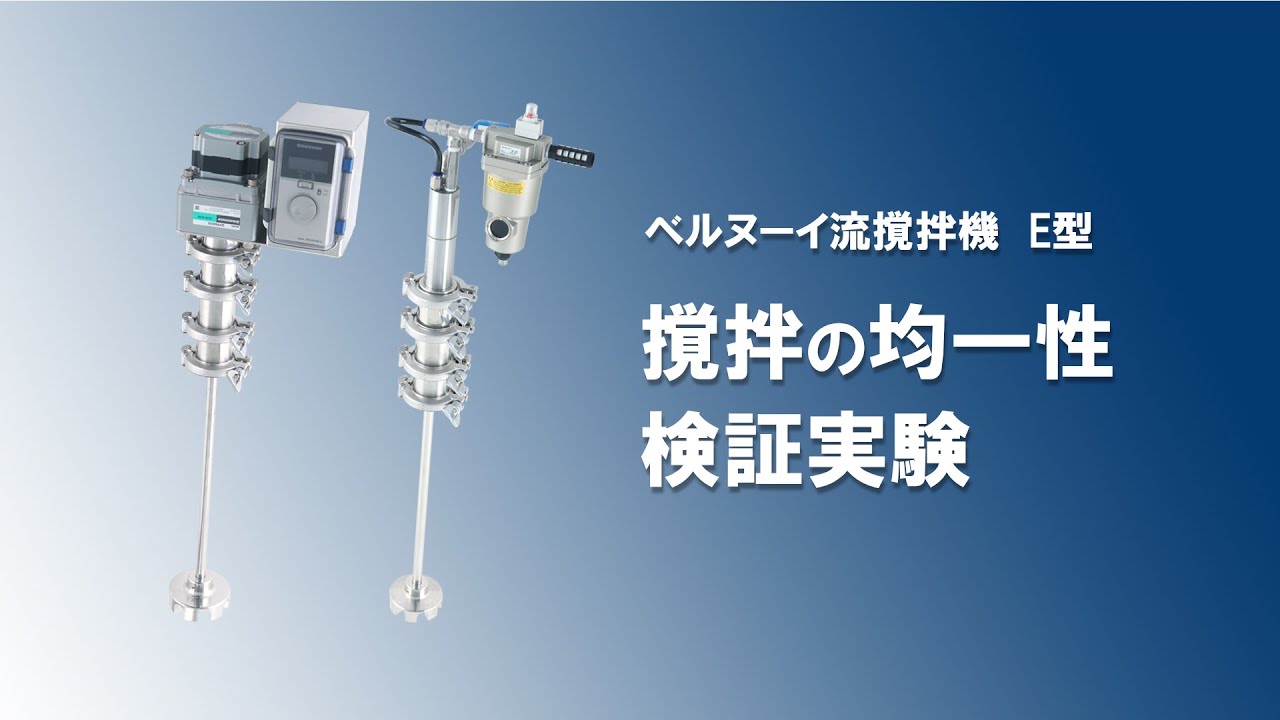

上下2つの液流で均一撹拌
-
特長 02

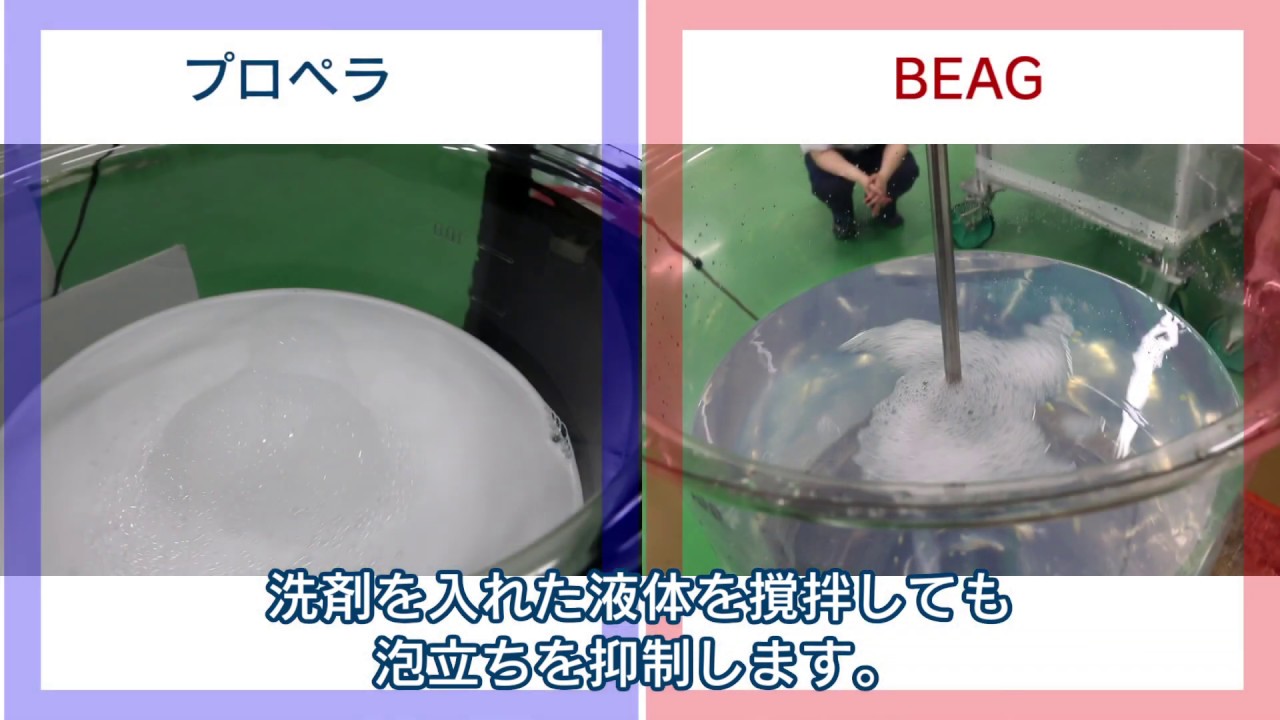

空気の巻き込みや泡立ちを抑制
-
特長 03

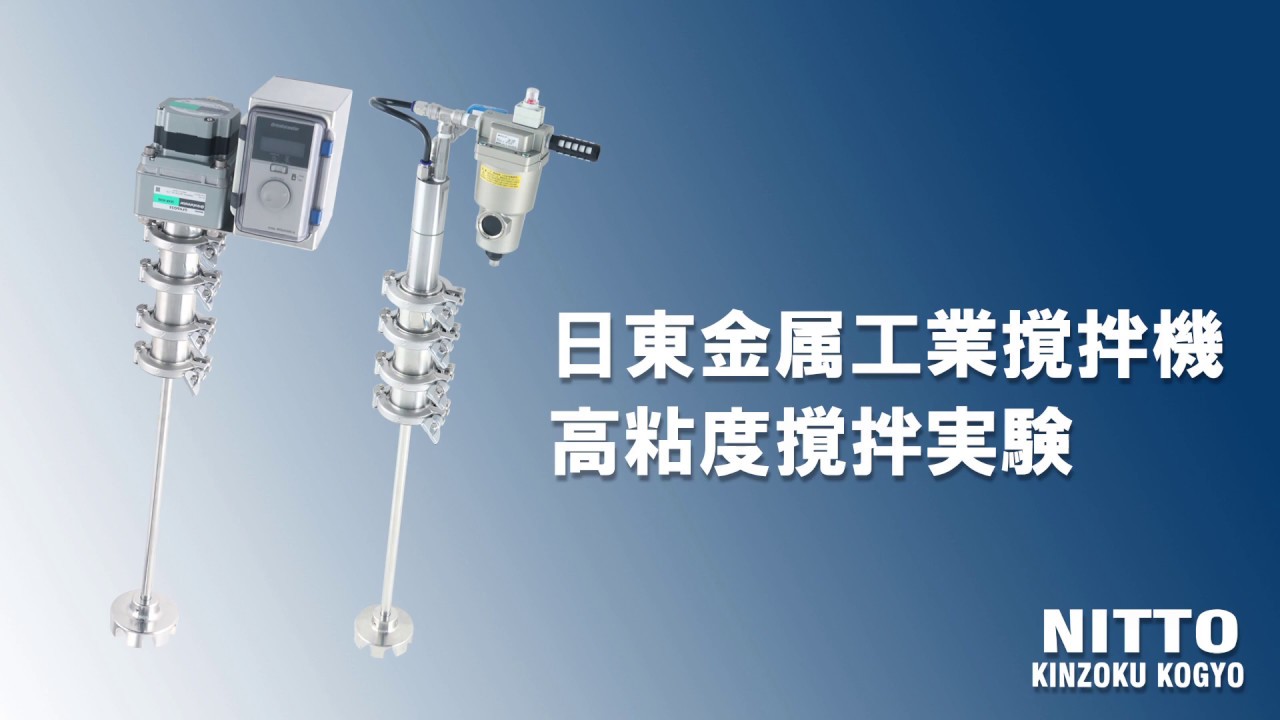

低粘度から中高粘度まで対応
動画で見るベルヌーイ流撹拌機
カタログの数値だけではわからない撹拌の様子を、実験動画でご確認ください。
活用シーン
-
医薬品
原薬の溶解
厳しい衛生要件のもと、密閉状態で原薬を溶解。ゴミ受けにより軸シール部の摩耗粉混入も防ぐ。
-
食品
調味液の調合
泡立ちやすい調味液を撹拌しても液面が乱れず、後工程の消泡にかかる時間を短縮。
-
化粧品

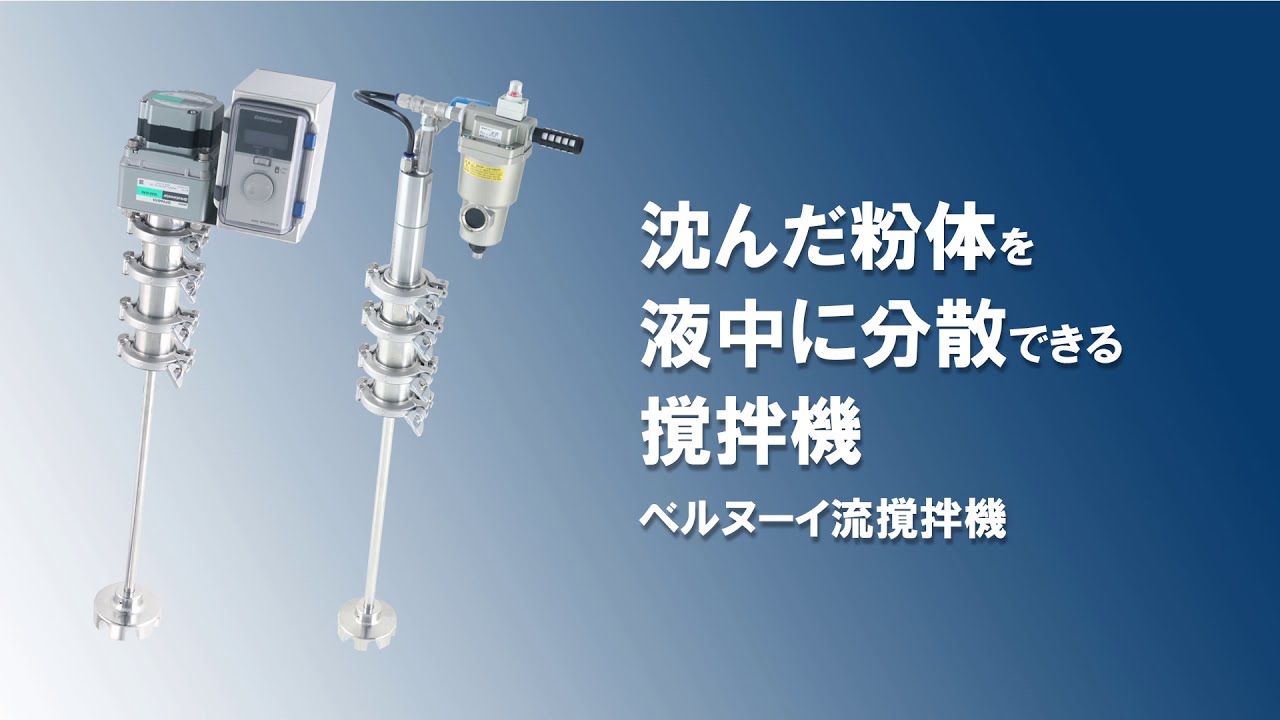

沈みやすい粉体を均一に分散
上昇流が比重の重い粉体を均一に分散。
-
化学
溶剤を扱う防爆エリアでの撹拌
エアーモーター機を採用し、防爆エリアで無給油運転。
お客様の声
-
原薬の溶解工程に導入したところ、溶解にかかる時間を30％短縮でき、生産性が向上した。
製薬メーカー様
-
軽くて1人で扱える。扱いやすいのでシャフト等をぶつけにくく、結果的に長持ちする。
食品メーカー様
ラインナップ
圧力条件と取り付け方によって5つのグループ、全11機種をご用意しています。
密閉・耐圧タイプ
4機種ヘルール接続で密閉でき、0.18MPaまでの加減圧下で撹拌できます。ゴミ受けを標準搭載。30～300L程度に対応します。
常圧・可搬型（PO）
2機種撹拌機設置用の台座にクランプ接続し、蓋の切り欠き部分に挿し込みます。常圧仕様のため加圧撹拌はできません。30～150L程度に対応。
常圧・竪型（SD）
2機種容器蓋のヘルールに接続します。接続部を密閉できるので異物混入対策になりますが、加圧撹拌はできません。30～150L程度に対応。
マグネットカップリング式
1機種メカニカルシールを使用しないため、シール摩耗粉の発生源そのものがありません。異物混入リスクを低減し、より高い清浄性を実現する最上位モデルです。
撹拌体（撹拌軸）単品
2種撹拌体（撹拌軸）の単品販売です。撹拌機はお客様所有のものをご使用ください。
ベルヌーイ流撹拌機の選び方
「どれを選べばいい？」を3つの観点で解決します。
撹拌スケールで選ぶ
「どの容器で、どのくらいの量を混ぜるか」で最適な撹拌体が決まります。
-
ビーカー・計量カップ（～15L程度）
BEAG K型
- 少量の液体を撹拌できる（水同等粘度で15L程度まで）
- 撹拌体径φ30mm、軸径φ8mm
- お客様所有のチャック式卓上型撹拌機に取り付けて使用
撹拌体（撹拌軸）の単品販売です。撹拌機はお客様所有のものをご使用ください。
-
一斗缶・ペール缶（20L程度）
BEAG L型
- 缶に入ったままの液体を、移し替えずに撹拌できる
- 差し込み可能穴径…φ32mm、対応軸径10mm・12mm
- お客様所有のドリルなどに取り付けて使用
撹拌体（撹拌軸）の単品販売です。撹拌機はお客様所有のものをご使用ください。
-
ベルヌーイ流撹拌機 標準搭載
撹拌タンク（100L程度）
BEAG E型
- 100Lのステンレス容器など、大量の液体の撹拌に適する
- 水程度の粘度なら300Lまで撹拌が可能
- 標準の撹拌体径はφ99mm（特注サイズも製作可）
E型は撹拌機とのセット販売です。一般に「ベルヌーイ流撹拌機」とはE型搭載の撹拌機を指します。
モーター種類・仕様で選ぶ
駆動方式（電気／エアー）と材質（アルミ／ステンレス）の組み合わせで、 密閉・耐圧タイプの基本4機種をご用意しています。
表は横にスクロールできます
| 観点 | NTME-A 電気 / アルミ |
NTME-S 電気 / ステンレス |
NTMA-A エアー / アルミ |
NTMA-S エアー / ステンレス |
|---|---|---|---|---|
| 防爆エリア | 非対応 | 非対応 | 対応 | 対応 |
| 衛生・耐食性 | 標準 | 高い IP55相当の防水 |
標準 | 高い |
| 重量 | 軽い | 重い | 軽い | 重い |
| 最高回転数 （水程度の粘度） |
800 rpm | 1200 rpm | 1050 rpm | 700 rpm |
| 耐圧 | 4機種とも耐圧仕様（0.18MPaまで）。加減圧下での撹拌が可能です | |||
| ゴミ受け | 4機種とも標準搭載。軸シール部から発生する摩耗粉の混入を防ぎます | |||
電気モーターは電気を使用するため防爆対応ではありません。防爆エリアではエアーモーター（NTMA-A / NTMA-S）をお選びください。 洗浄頻度が高い工程や、製薬・食品分野ではステンレスモーターを推奨します。
上記4機種のほかにバリエーションがあります
ベルヌーイ流撹拌機全9機種の詳細はラインナップをご覧ください。
機種選定ナビ
4つの質問に答えるだけで、おすすめの機種がわかります。
選定に役立つ関連コラム
よくあるご質問
-
ステンレス容器で100L前後の撹拌が標準的な適用範囲です。水程度の粘度であれば300Lまで撹拌が可能です。ビーカーなどのラボスケールや、一斗缶・ペール缶（20L程度）には、それぞれ専用の撹拌体（K型・L型）をご用意しています。
-
標準仕様では中高粘度（4,000ｍPa・s/とんかつソース程度）の液体まで対応しています。内容物の粘度によって最適な機種や撹拌体の仕様をご提案いたしますので、詳しくはご相談ください。
-
エアーモーター式の撹拌機であれば防爆対応になります。詳しくは各製品仕様をご覧ください。
-
ヘルール接続またはクランプ取り付けのため、洗浄の際にタンクから着脱しやすいなど、洗浄性を考慮した仕様になっています。撹拌機の分解・組立の手順は動画でもご確認いただけます。
衛生要件が高い工程には、錆びにくいステンレスモーター機（NTME-S・NTMA-S）を推奨します。
撹拌体は構造がシンプルで、羽根のある撹拌子に比べて液切れや洗浄性に優れています。 -
接続形式が合えば取り付け可能です。
既存のタンクへの取り付けをご検討の場合は、タンクの形状がわかる図面または写真をご用意のうえ、撹拌する液の詳細をそえてご相談ください。最適な機種・仕様をご提案いたします。 -
標準品（φ99mm）以外のラインナップはなく、特注対応になります。φ119mmなどの製作実績があります。
-
液量・粘度に合わせたい
撹拌液量や粘度を考慮したサイズで製作できます。
-
蓋のノズルから差し込みたい
タンクの蓋にあるノズルを通るサイズで製作できます。
-
部品に干渉したくない
タンク内の他のパーツに接触しないサイズで製作できます。
実際の内容物にて撹拌テスト・デモをおこなえます。カタログだけではわからない撹拌の様子を、購入前にご確認いただけます。詳しくはデモのご案内をご覧ください。
撹拌機の仕様やカスタマイズの有無によって数か月や半年程度かかることがあります。お見積り時に納期の目安をご案内します。お急ぎの場合はその旨をお知らせください。
-
