製品仕様
接液部材質…SUS316L
モーター材質…アルミ
使用圧力(常温)…F.V~0.18MPa
接続部ヘルールサイズ…2S

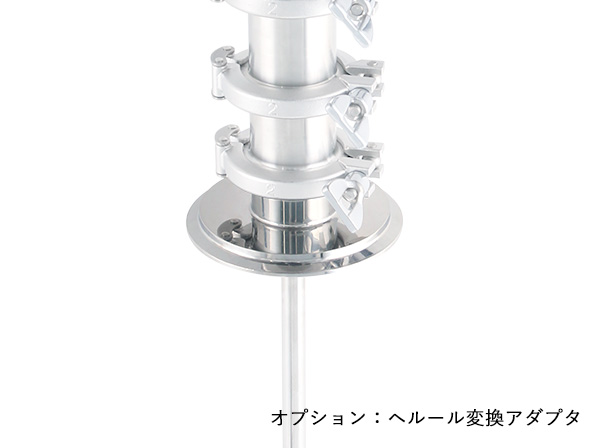

(2S以上のサイズはオプションのアダプタで接続可)
この撹拌機は産業用機器のため、電気用品安全法の対象外として販売しています。
一般用電気工作物に接続して使用することはできません。
撹拌体…ベルヌーイ流撹拌体 BEAG®
「BEAG®」は商標登録済(第6309405号)
○着脱が容易なヘルール接続です。
○密閉状態で撹拌ができ、加圧・減圧状況下での使用も可能です。
○低粘度~中高粘度(4,000mPa・s程度)までの液体の撹拌が可能です。

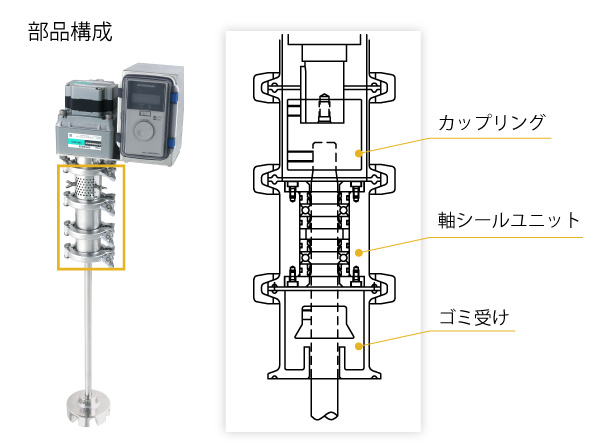

○ゴミ受けを標準搭載し、軸シール部から発生した摩耗粉が混入するコンタミを防ぎます。

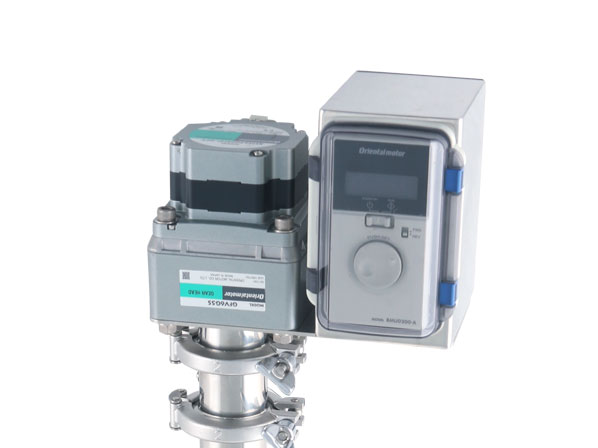

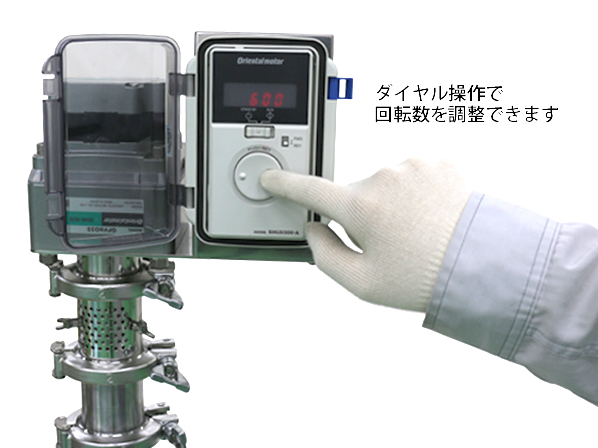

○コントローラーが標準装備で、回転数を調節できます。
撹拌機の採用事例
「原薬の溶解にかかる時間を短縮したい!」
→従来品に比べ、溶解にかかる時間を30%短縮できました!
○これまでの課題
原薬の量に対して十分に撹拌することができず、溶解に時間がかかっていた。
○導入の結果
従来品に比べ溶解にかかる時間を30%短縮でき、生産性が向上した。
○その他導入後のメリット
・コンタミネーションの防止につながった。
(撹拌機を容器の蓋にヘルールで接続し、密閉しながら撹拌ができるため)
・シャフトの脱着がしやすい点や撹拌子の形状が洗浄性に優れていて、
こまめな洗浄が必要な、衛生グレードが高い場所での使用に適している。
(製薬メーカー様 管理番号:1T012323)
ベルヌーイ流撹拌体BEAG® E型
撹拌時に上昇流と下降流を発生させて水平に吐出するので、
様々な角度の液流が生まれ均一な撹拌を実現します。
・空気を巻き込まない撹拌に優れ、ボルテックスや泡の発生を抑制します。
・羽のある撹拌子に比べ、液切れや洗浄性に優れています。
(特許第6169207号)
使い方に合わせて選択できるモーター違いのラインナップ
・錆に強いステンレス製モーター
・最高1200rpmの強撹拌が可能
・錆びに強いステンレス製モーター
・防爆対応
・ステンレスエアーモーターの廉価版
関連製品
撹拌機の選定に必要な基礎知識を解説します。
撹拌機選定のポイントを知りたい
「相性の良い撹拌機の選び方」を読む電気・エアーモーターの違いが知りたい
撹拌機の電気モーターとエアーモーターってどう違うの?を読むデモ承ります|導入前の不安を解消
「撹拌機の購入を検討しているけど、導入提案のために実際に使用する原材料を撹拌してみたい」
「導入前のオペレーション確認がしたい」
といった声にお応えして、購入前に製品をお試しいただけるデモサービスを始めました。
サイズ表
型式 | 最高回転数 | シャフト径 | 質量(シャフト除く) | 標準撹拌体 | トルク | ワット数 | 電源 |
---|---|---|---|---|---|---|---|
rpm | φ | kg | N・m | W | |||

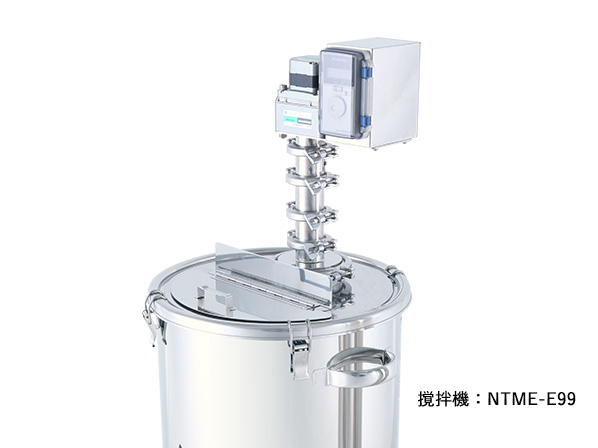

NTME-A-E99 | 800 | 15 | 11 | BEAG E型 φ99 | 2.2~2.9 | 200 | AC100V |
- 購入前の撹拌テストや貸し出しは可能ですか?
可能です。こちらのフォームからデモご希望の旨をご記載の上お問い合わせください。
- 撹拌機の選定はできますか?
可能です。容器の仕様や内容物に合わせて選定いたします。デモ等で実際に性能を確認することも可能です。
- 撹拌子の大きさは変更できますか?
容量・粘度によっては変更可能です。
- AC200Vでの対応は可能ですか?
可能です。
- 撹拌機単体での購入は可能ですか?
可能です。
