品番:PCN-J-UT

【PCN-J-UT】ジャケット型加圧容器 圧送ユニット

圧力容器と圧送に必要な部品がセットになった、圧送ユニットです。開口部がへルール(4Sサイズ)のスタンダードな圧力容器です。スチームや水で温度調節できるジャケット付きのステンレスタンクです。

バリエーション選択

バリエーションを選択してください

各種ダウンロード

  • 図面ダウンロード(会員)

図面ダウンロード

会員登録を行うと図面データをダウンロードできます。

※一部、CADデータを公開していないものがございます。

※「アクセサリー」「オプション加工」「攪拌機」、その他一部の図面は公開しておりません。ご了承ください。

特長
サイズ表
カスタマイズ事例

【PCN-J】とアクセサリーのセットです。

○ご使用に合わせて、アクセサリーを選定できます。

【PCN-F-J-UT】と比べ、蓋とクランプが軽く取扱いやすいです。

【セット内容】 ①加圧口 ②安全弁 ③液送口 ④圧力計



ジャケットタンクには、温調効率を向上させる断熱カバーの装着がおすすめです。

PCN-F-UT_p_01-5

圧送用の装置を探しているけど、どんな部品が必要かわからない…

最低限必要なアクセサリーを揃えたい…

そんなお客様のために、MONOVATEがお勧めする圧送基本セットをご用意しました。



PCN-J-UT_p_02

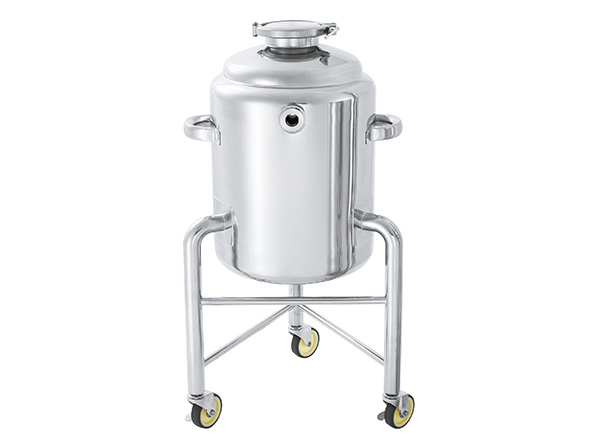

【PCN-J】ジャケット型加圧容器

開口部がへルール(4Sサイズ)のスタンダードな圧力容器です。
スチームや水で温度調節できるジャケット付きのステンレスタンクです。



PCN-F-UT_p_02



液送口

圧送により押し出された液を送り出すジョイントです。

ヘルールタイプですので、取り付け、取り外しが容易です。

パイプを通して液を送り出します。

PCN-F-UT_p_03



加圧口 (2個)

容器にエアー等を送るためのジョイントです。

ヘルールタイプですので、取付、取り外しが容易です。

ボールバルブ付きで簡単に開閉できます。

ホース口(タケノコニップル)付きでホース接続が容易です。

加圧口は二個設置してあり、一つは加圧用、もう一つは圧抜き用に使います。

PCN-F-UT_p_05



安全弁

加圧容器を安全にご使用する為に必要です。

ヘルールタイプですので、取り付け、取り外しが容易です。

PCN-F-UT_p_04



圧力計

圧力指示の読み取りが容易で、取り扱いも簡単です。

ヘルールタイプですので、取り付け、取り外しが容易です。



寸法参考図

サイズ表

型式 容量 内径 開口部 内径 内高 容器高 全高 板厚 板厚 重量 使用圧力(常温) 使用圧力(常温) 納期
L D1 D2 D3 H1 H2 H3 t1 t2 kg 本体 ジャケット
PCN-J-05-UT 5 158.4 97.6 208.3 310 345 358 1.5 1.5 7.5 0~0.4MPa 0~0.18MPa 25
PCN-J-10-UT 10 208.3 97.6 259.4 360 395 408 1.5 1.5 9.5 0~0.4MPa 0~0.18MPa 25
PCN-J-20-UT 20 259.4 97.6 309.5 460 495 508 1.5 2.0 15 0~0.4MPa 0~0.18MPa 25
PCN-J-30-UT 30 309.5 97.6 345.6 500 530 543 2.0 2.0 19.5 0~0.4MPa 0~0.18MPa 25
PCN-J-40-UT 40 345.6 97.6 396.4 530 565 578 2.0 2.0 24 0~0.18MPa 0~0.18MPa 25
PCN-J-50-UT 50 396.4 97.6 450 530 565 578 2.0 2.0 26.5 0~0.18MPa 0~0.18MPa 25

お客様の要望に合わせた装置の提案を致します

MONOVATEでは貯蔵容器の設計もご対応します!お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
