品番:1U011220

のぞき窓(一体型)各種 保護網・保護カバー付き【採用事例】

のぞき窓のガラス破損を防ぐカスタマイズ
特長

リチウムイオン電池メーカー様納入

○一時貯蔵タンクの蓋に取り付けて使用する、のぞき窓のオーダーメイド事例です。

・分散装置から送られてきた、車載用リチウムイオン二次電池の正極スラリーを保管タンクへ送るための、一時貯蔵タンクの蓋に取り付けて使用します。

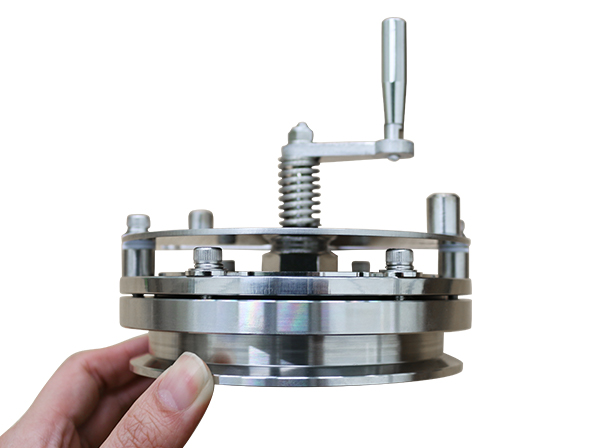

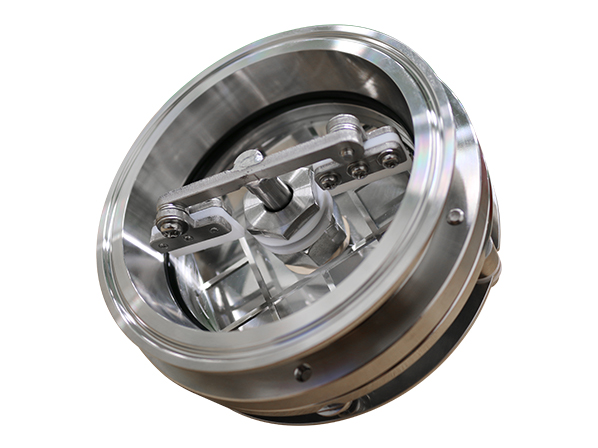

・お客様のご要望により、のぞき窓(一体型)【NMB】と、ワイパー付のぞき窓(一体型)【NMBW】をベースに、保護網と保護カバーを取り付けています。

・それぞれ採光用と点検用として使用されます。

・取り付け先の蓋にはノズルが多く付いているため、それらと干渉しない設計にしています。

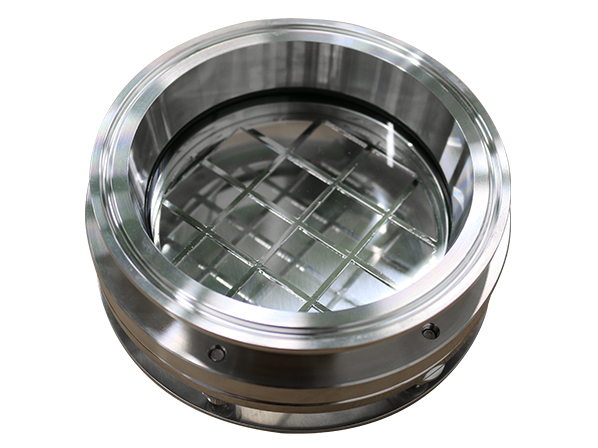

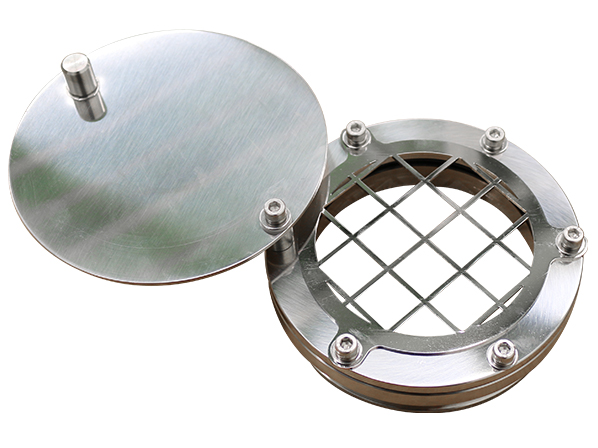

・ガラス窓の上部に保護網があることで、ガラス窓へ物を落下させてしまった際の破損や、加圧時に破損した場合の外部への飛散を防ぐことができます。

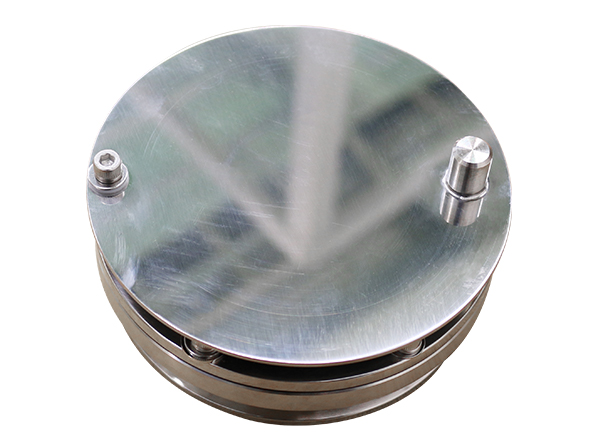

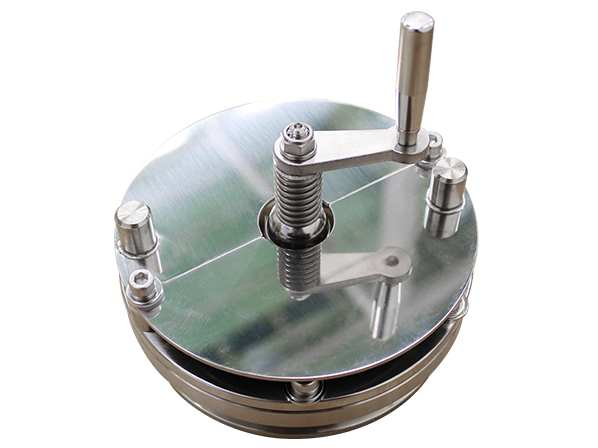

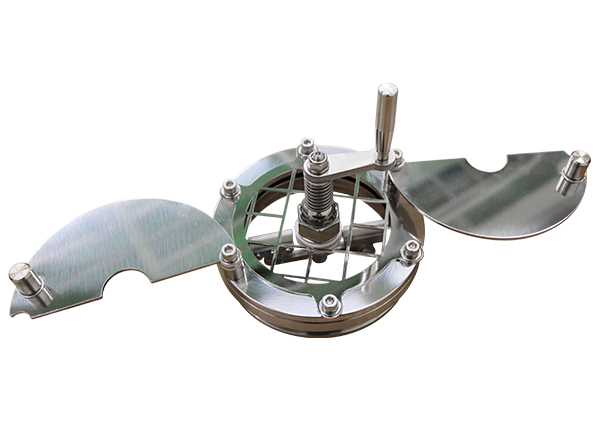

・保護カバーも保護網同様の効果に加え、のぞき窓を使用していない時にカバーを閉じておけば、窓へのホコリ等の付着を防ぐことができます。保護カバーはスライド式になっており、落下や紛失を防ぎます。また、ワイパー付のぞき窓の保護カバーは、ワイパー軸に干渉しないよう2分割になっています。

こちらのオーダーメイド事例のベースとなる製品として、「のぞき窓(一体型)シリーズ」があります。

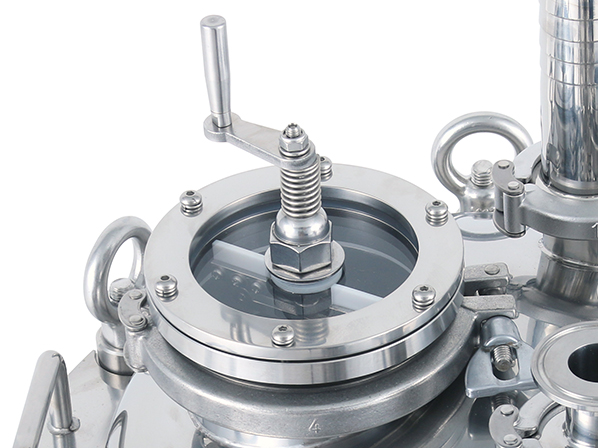

その中でもワイパー付のぞき窓(一体型)は、窓が曇ったり汚れが付いた際に視界をクリアにすることができるため、温度変化のあるタンクや内容物が飛散しやすい撹拌タンクにおすすめです。
