品番:1T012010

フランジ接続でも着脱しやすいのぞき窓【採用事例】

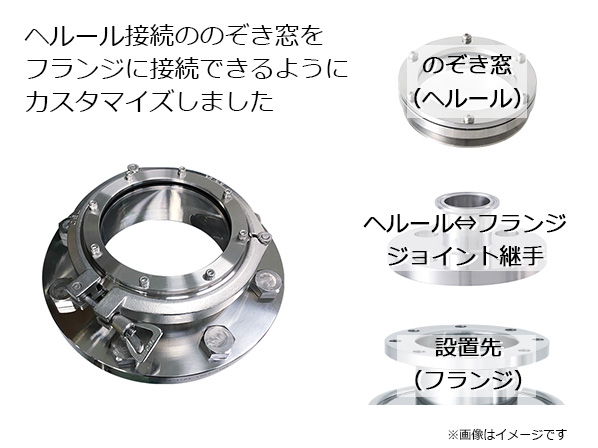

フランジ・ヘルール変換ジョイントとヘルール式のぞき窓を組み合わせました
特長

粉体装置メーカー様納入

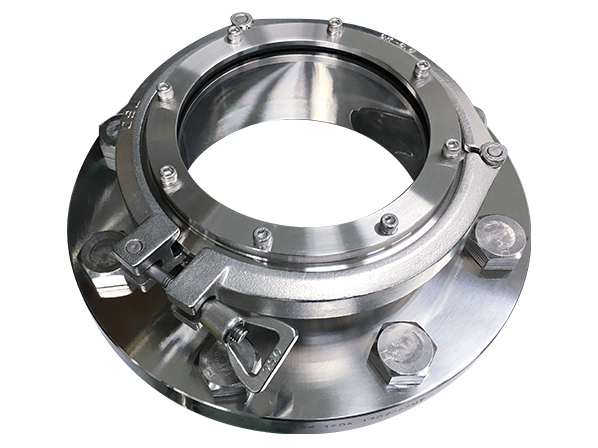

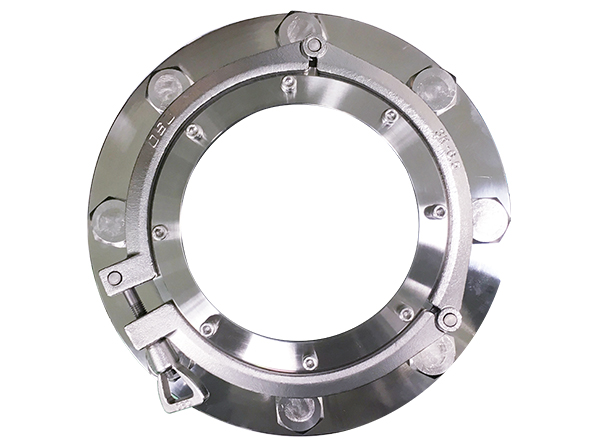

○フランジに接続して使用する、一体型のぞき窓(サイトグラス)のオーダーメイド事例です。

タンク内にのぞき窓を設置したいが、液体の飛散や蒸気が上がるので汚れが目立ち、定期的なメンテナンスが必要というお客様からのぞき窓の製作を依頼いただきました。

<問題点>

・取り外しの際にガラスの落下やひび割れ等発生しやすい。

・フランジのボルトナットの取り外しが面倒。

・真空引きするので耐圧も必要。

<改善点>

一体型のぞき窓【NMB】をベースに、フランジへ取り付けできる仕様で製作。

・窓枠とガラスは固定されていて、ガラスが脱落しない。

・ジョイントでフランジをヘルールに変換し、のぞき窓自体はクランプバンドでの取り付けなので、脱着が容易。

・真空引きに耐えられる設計強度。

・パッキンをフッ素ゴムに変更して、耐薬品性をアップ。

こちらのオーダーメイド事例のベースとなる製品として、「のぞき窓(一体型)」があります。
標準でワイパー付きやLEDライト付きなど様々なラインナップがあります。
