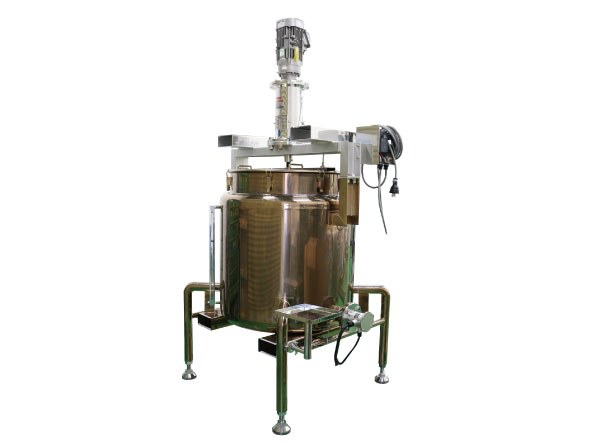

製品仕様
容器径 φ770mm
容器高さ 1447mm
全高 2447mm（撹拌機設置時）
全容量 360L（仕込み容量 100～300L）
容器材質 SUS304
表面処理 容器内面 PFAコーティング 300μm（黒色）
最高昇温温度 80℃管理番号 1V010733
化学メーカー様納入
○試薬、溶媒、pH標準液などの溶液を生産する、タンク・ヒーター・撹拌機のセット（ユニット）のオーダーメイド事例です。内容物の加温・撹拌が可能です。
お客様の課題「多品種少量生産に対応できるようにしたい」
近年少量の受託生産案件が増加しているが、既設の大型生産ラインでは対応できずお客様の要求に応えることができずにいた。
解決方法
・既設のタンクより少ない容量のタンクを製作しました。

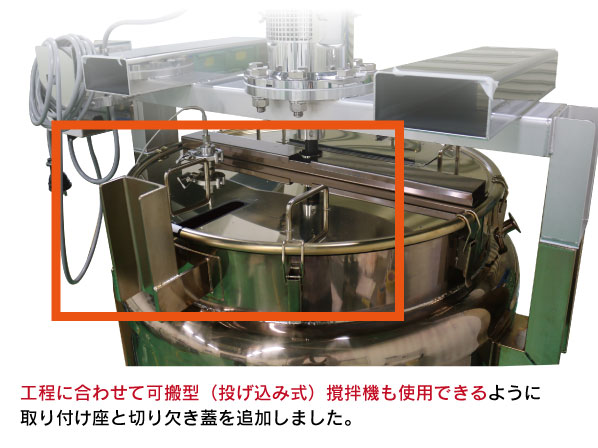

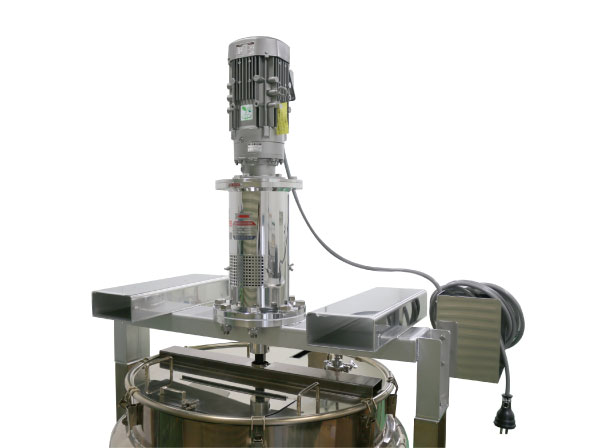

・品種に応じて撹拌方法を変更できるように、2通りの撹拌機設置方法に対応できるようにしています。（画像のアンカー翼撹拌機・立型設置の他、ユーザー様所有のプロペラ式撹拌機・可搬型も設置できるように取付座を追加）
高粘度の原料を溶解したい

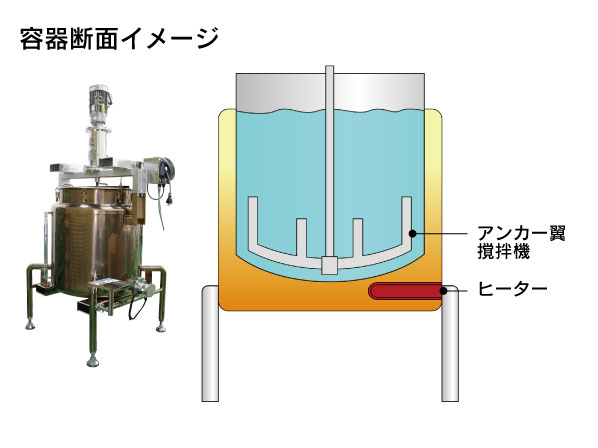

付属のヒーターとジャケットで内容物を昇温、溶解できるようにしました。
最高80℃まで昇温可能です。スチームでは温度が上がりすぎて焦げ付いてしまうような内容物等に適しています。
洗浄効率を向上したい
粘度が高い液体等が固着しないよう、撥水性を向上する効果があるフッ素樹脂コーティングを施しました。

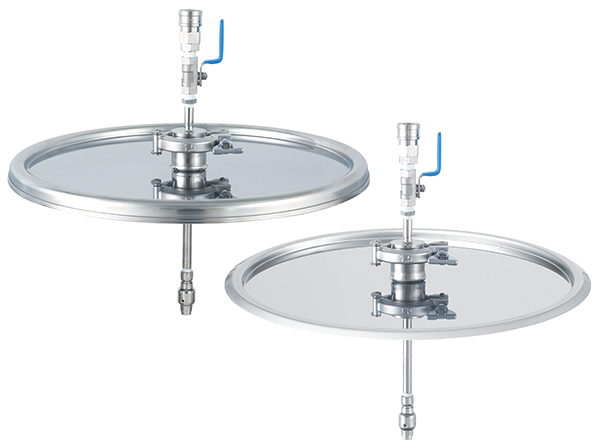

容器内面の簡易洗浄用に、別途洗浄ノズル付蓋を製作しました。
耐薬品性が必要だ
弱酸性の薬品などでも使用できるように、容器の内面にフッ素樹脂コーティング（ピンホールレス）を施し、耐薬品性を向上しました。
ピンホールレス？「耐薬品性」のためのフッ素樹脂コーティングとは
ステンレスに耐薬品性を付与するためのフッ素樹脂コーティングは、通常のコーティングとは異なり「ピンホールレス」仕様にする必要があります。
フッ素樹脂コーティングの弱点!? 気を付けたい「ピンホールのはなし」を読むアンカー翼撹拌機の着脱をスムーズにしたい
フォークリフトで撹拌機を着脱できるよう、フォークリフトの挿し込み口（フォーク座）を取り付けました。

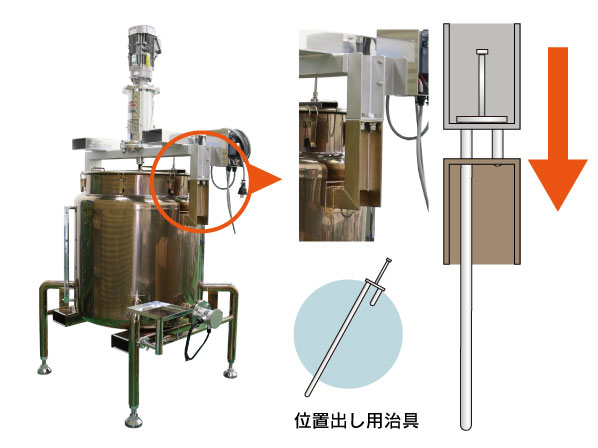

撹拌機設置時にアンカー翼と容器内面が接触するのを防止するため、撹拌機を容器の中心に合わせて設置できる位置出しの治具を製作しました。
撹拌機を設置する際に、撹拌機側から容器側へ位置出し用治具を差し込んで取り付け位置を固定しておくことで、アンカー翼を容器内面に接触させることなく入れることができます。
