品番:HT-CTL-J

【HT-CTL-J】ホッパー型ジャケット密閉容器 バンド式

ホッパー容器【HT-CTL】にジャケットを付けました。保温、冷却用として使用されます。

バリエーション選択

バリエーションを選択してください

各種ダウンロード

  • 図面ダウンロード(会員)

図面ダウンロード

会員登録を行うと図面データをダウンロードできます。

※一部、CADデータを公開していないものがございます。

※「アクセサリー」「オプション加工」「攪拌機」、その他一部の図面は公開しておりません。ご了承ください。

特長
サイズ表
Q&A
カスタマイズ事例

○ジャケット部(外槽)に水を流し、内容物を保温・冷却できます。

○内槽の底板がホッパー形状になっている為、液体の排出性に優れています。

○ワンタッチ式レバーバンドで簡単に蓋の着脱ができ、洗浄も容易です。

○パッキンは食品衛生法適合品のシリコンゴムが標準です。

○受注生産品の為、「寸法」「材質」の変更や用途に合わせて特注加工ができます。

キャスター脚付きタイプもあります。

蓋は用途に合わせて「ST」「CTL」から選択できます

断熱カバーで温調効率UP!

断熱カバー特注例

断熱カバーの詳細を見る

非密閉タイプもあります


この製品の詳細を見る

ドレン排出口の変更が 可能です

寸法参考図

サイズ表

型式 容量 重量 内径 内径 全高 ジャケット高 板厚 ドレン 納期 RoHS
L kg D1 D2 H1 H2 t サイズ
HT-CTL-J-24 10 6.0 240 300 345 260 1.2 1.5S 30
HT-CTL-J-27 15 8.1 270 330 390 305 1.2 1.5S 30
HT-CTL-J-30 20 10.4 300 360 425 340 1.2 1.5S 30
HT-CTL-J-33 25 10.9 330 387 435 350 1.2 1.5S 30
HT-CTL-J-36 35 13.8 360 430 500 415 1.2 1.5S 30
容器の材質は変更できますか?

できます。SUS316Lがあります。

カタログにないサイズ、容量はできますか?

近い容量の容器の高さを変えて製作いたします。

パッキンはシリコン以外の材質がありますか?

フッ素ゴムなどの材質があります。

ドレンノズルは変更できますか?

サイズ違いやニップル、ソケット等に変更できます。

ホッパータンクとコニカルタンクの違いは?

ホッパーはロートやじょうごのような形状、コニカルは円錐形状を指すようですが明確な決まりはなく、弊社ではどちらもホッパーと呼んでいます。

お客様の要望に合わせた装置の提案を致します

MONOVATEでは貯蔵容器の設計もご対応します!お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。

同カテゴリーのカスタマイズ製品事例

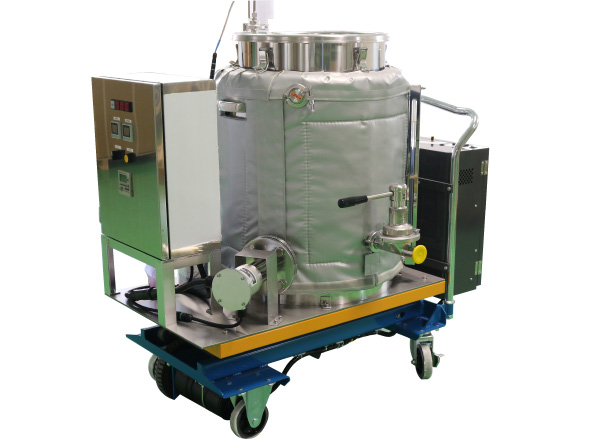

  • 温調ユニットセパレート型ジャケット付撹拌容器【採用事例】
    温水用タンクを分けた「セパレート型」で長期的なコスト削減

    製薬メーカー様納入

    ○不溶性粉末が入った100Lの液体を撹拌できる容器のオーダーメイド事例です。

    ・この製品はジャケット付撹拌容器と温調ユニット(温水循環装置)の二つからなる製品です。

  • 化粧品原料加熱溶解用 ヒーターユニット【採用事例】
    内容物を最高150℃まで昇温

    ○化粧品業界納入事例

    化粧品原料(ワックス)を加熱、溶解するためのヒーター付きステンレス容器です。
