製品仕様
- 容器 材質
- SUS304
- パッキン 材質
- シリコンゴム 【PQA】（食品衛生法適合品）
- ジャケット部ノズル
- 1Sヘルール
- キャスター
- SUS＋ウレタン車（内ストッパー付2個）
- 表面処理
- 内外面バフ研磨
- 使用条件
- 大気圧（加減圧不可）
バルブ仕様
- 駆動
- 自動式（エアー駆動・単作動）
※複作動タイプも対応可 - 必要エア圧
- 0.4 ～ 0.7 MPa
- エア供給口
- Rc 1/8
- サイズ
- ヘルール 1.5S もしくは 2S（容器サイズにより異なります）
- 接液部材質
- SUS316L / SCS16
- ボールシート 材質
- PTFE
- Oリング 材質
- シリコンゴム（食品衛生法適合品）
※パーフロ（FFKM）への変更可
※撹拌機・電磁弁は別売りです。別途お打ち合わせにより、お見積りいたします。

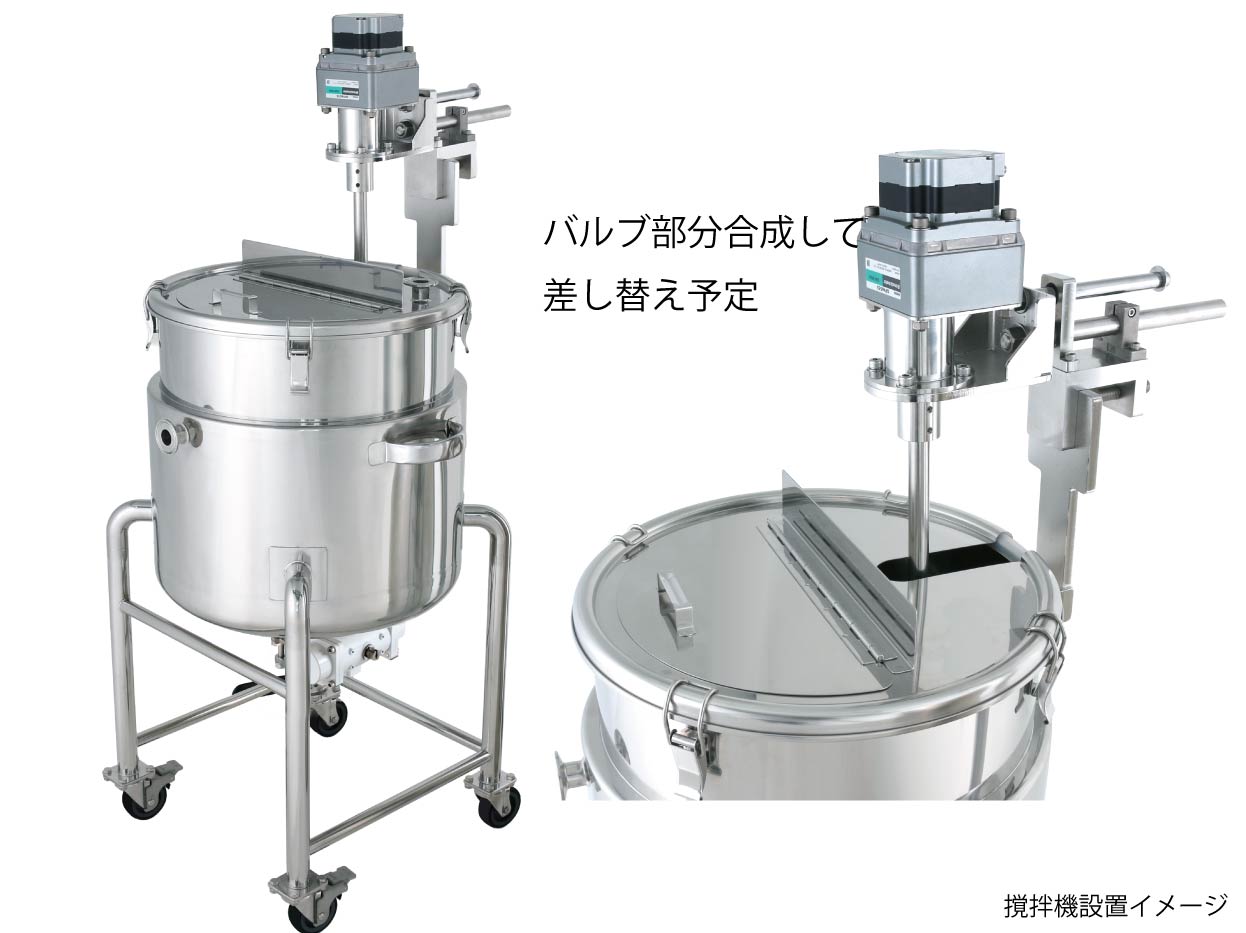

- 容器と撹拌機が一体になるので、簡単・安全に移動できます。
- 容器は撹拌効率に優れた鏡板形状です。
- 加熱・冷却（保温・保冷）用にジャケットを取り付けました。
- 排出口には、「容器内のデッドスペースが少ない」「エアーで自動開閉」なタンク底自動ボールバルブを採用。
- バルブはエアーで自動開閉。しゃがむ・タンク下に潜り込む作業が不要なため、作業負担を軽減するとともに、床面に近い位置での操作による異物混入・コンタミリスクの低減にもつながります。
- 内部確認や原料投入に便利な割蓋が付いています。

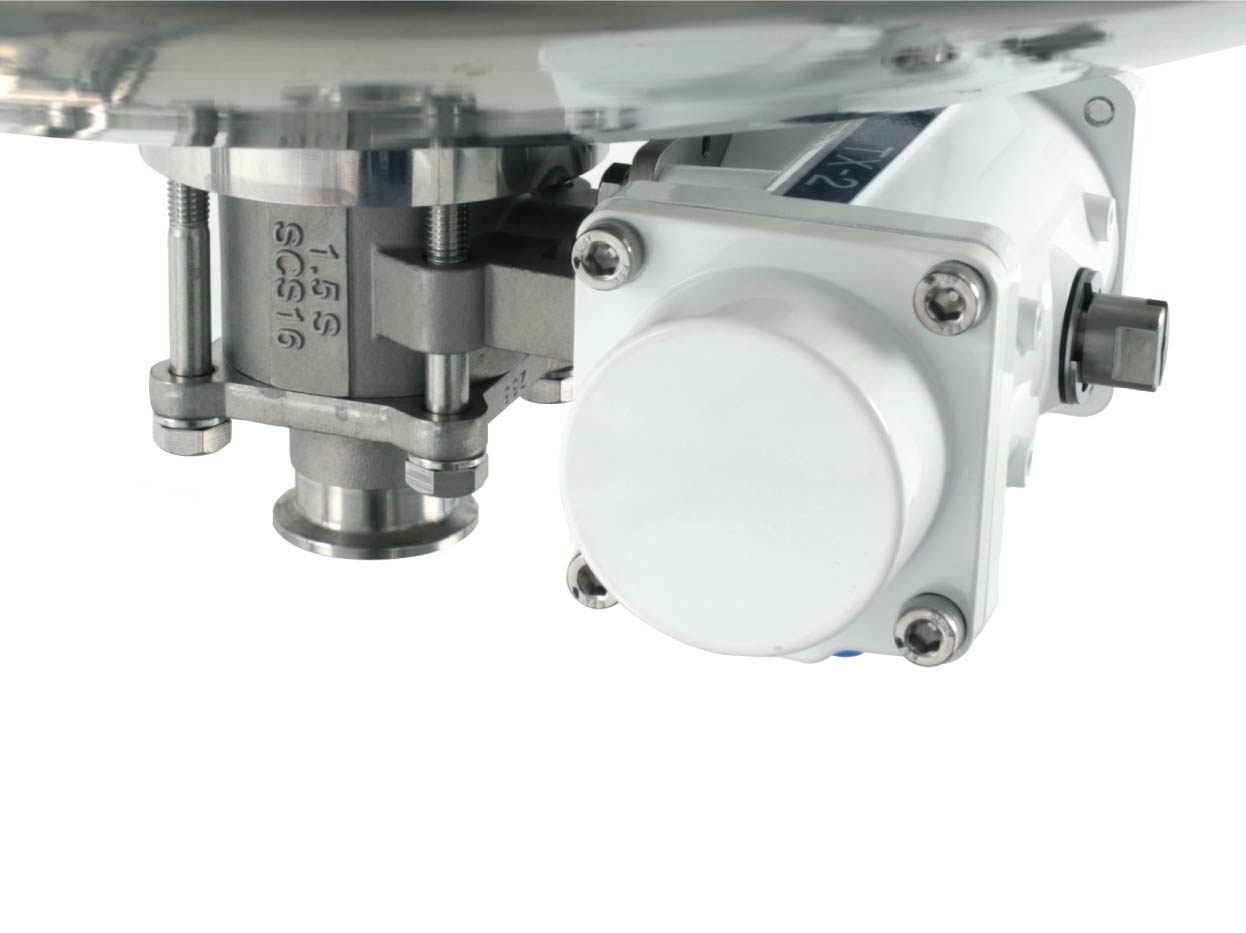

「容器内のデッドスペースが少ない」タンク底バルブとは？
タンク底バルブは排出口と容器のなだらかな接続部が特長です。
ヘルール接続に比べ細かいスキマができないため、撹拌時には隅々まで液流がいきわたり、効率の良い均一な撹拌を実現します。
バルブはエアーで自動開閉。バルブを開閉するためにしゃがむ・タンクの底に潜り込む必要がありません。
従来の手動バルブでは、タンクの中身を取り出す際にタンク下部でのバルブ操作が必要となり、床面に近い環境での作業が発生します。
衛生性が求められる現場では、床面に近い環境での作業は微細な異物の巻き上げ、衣服や靴を介したコンタミネーションのリスクが懸念されます。
本製品はエアー操作による自動開閉のため、作業者の姿勢負担を軽減するだけでなく、より衛生的な環境での運用を実現します。
昇温時ジャケット部分は高温に。火傷対策がおすすめです。
温調が不要な方は、シンプルなジャケット無しタイプをご利用ください。
寸法参考図
サイズ表
| 型式 | 容量 | 重量 | 内径1 | 内径2 | 内高 | ドレン高 | 高さ | 板厚 | 板厚 | バルブ | 許容荷重 | 納期 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | ㎏ | D1 | D2 | H1 | H2 | H3 | ｔ1 | ｔ2 | サイズ | ㎏ | 日 | |
| DTABS-J-36 | 35 | 22 | 360 | 430 | 426 | 404 | 830 | 1.2 | 1.2 | 1.5S | 122 | 45 |
| DTABS-J-39 | 45 | 22 | 387 | 430 | 467 | 403 | 870 | 1.2 | 1.2 | 1.5S | 122 | 45 |
| DTABS-J-43 | 60 | 30 | 430 | 470 | 501 | 404 | 905 | 1.2 | 1.5 | 2S | 259 | 45 |
| DTABS-J-47 | 80 | 40 | 470 | 565 | 552 | 403 | 955 | 1.5 | 1.5 | 2S | 390 | 45 |
| DTABS-J-47H | 100 | 44 | 470 | 565 | 667 | 403 | 1070 | 1.5 | 1.5 | 2S | 390 | 45 |
| DTABS-J-565 | 150 | 55 | 565 | 635 | 692 | 403 | 1095 | 1.5 | 1.5 | 2S | 490 | 50 |
| DTABS-J-635 | 200 | 68 | 635 | 700 | 753 | 402 | 1155 | 1.5 | 2.0 | 2S | 816 | 50 |
- 容器の材質や表面処理は変更できますか？
-
可能です。SUS316Lへの材質変更や、PFAコーティング・電解研磨といった表面処理の施工が可能です。
- カタログにないサイズ、容量はできますか？
-
可能です。近い容量の容器の高さを変えて製作いたします。
- ジャケット部に圧力をかけたいのですが。（蒸気の使用等）
-
本製品は圧力をかけることはできません。ジャケット部を耐圧仕様の変更可能ですので、ご利用条件をお知らせください。
- チラー等の循環装置は付属しますか？
-
本製品には付属しません。まとめてご注文いただくことはできますので、お問い合わせください。
