製品仕様
仕様
ホッパー・受け容器・台車材質：SUS304
集塵機・リフター：ステンレス製
ホッパー寸法：幅580mm×奥行850mm×全高1567mm
容器寸法：内径470mm×高さ468mm（蓋なし時）
管理番号：1X011764
ユニット内容
・集塵フード付きホッパー
→HTD-Lをベースに、全高を抑えてホッパー下の高さを確保するためホッパー部を短くしました。
・集塵機
→ステンレス製
・受け容器
→CTL-Rをベースに、リブは1か所加工、下部にベント用バルブを取り付け、蓋はヘルールを追加しました。
・反転投入用の蓋（バルブ付き）
→蓋：HTL-F-47をベースに、排出口を100Aヘルールへ変更、ホッパー角度は70°に変更しました。
→バルブ：SH-100Aを採用しました。
・秤
→計量皿がステンレス製

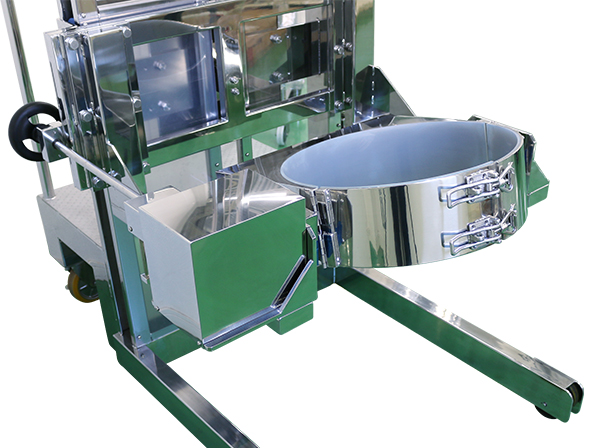

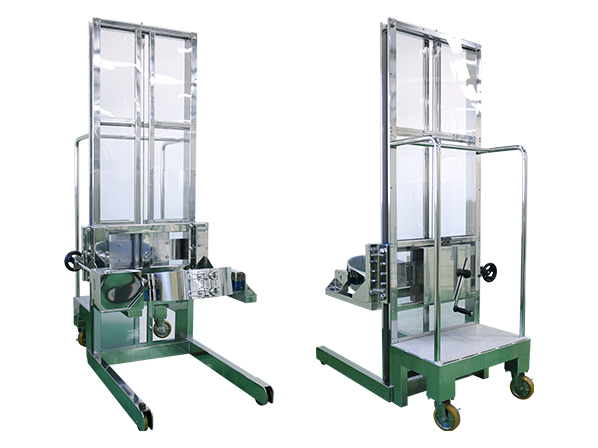

・台車/リフター
→ステンレス製
○食品業界採用事例
粉体の計量・投入用ユニット。
菓子材料（粉体）を計量し、ふるい機へ投入する工程で使われます。

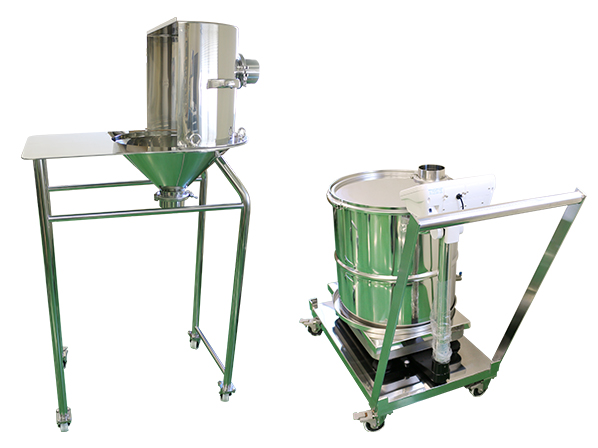

集塵フード付きホッパー・集塵機・受け容器・秤・台車・反転投入用の蓋・リフターのセットです。
集塵フードには集塵機を接続し、粉体投入時に舞い上がる粉を回収します。

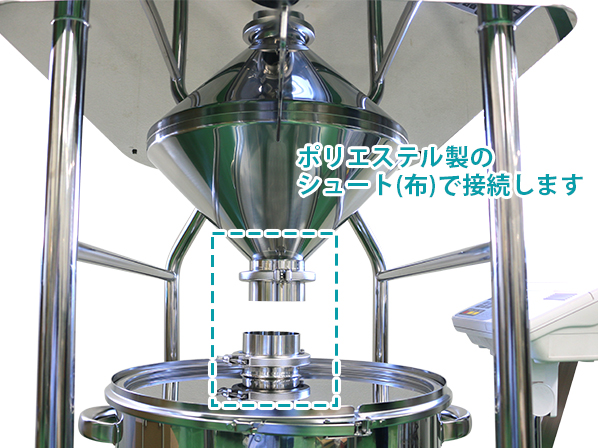

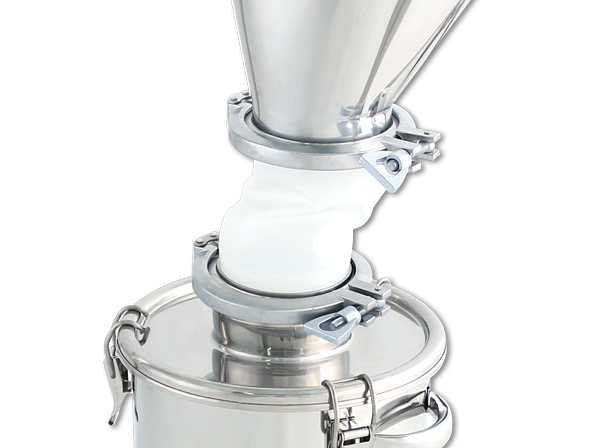

ホッパーと受け容器は、ポリエステル製のシュート（布）で接続します。
秤の天板にはステンレス製のカバーと受け皿を設置しています。
受け容器の下部には、反転投入時の空気取入口があります。
使用方法

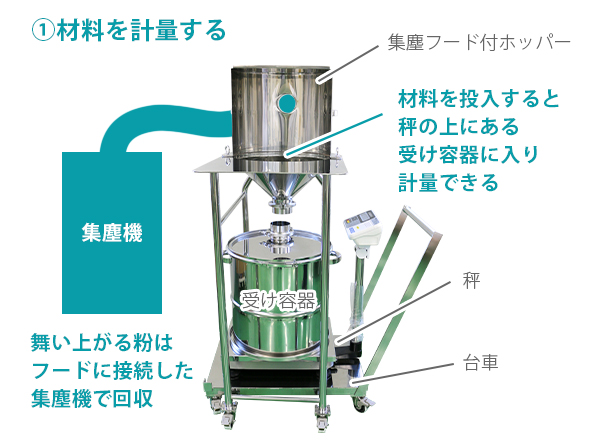

・集塵フード付きのホッパーに材料を投入します。
・ホッパー下部の受け容器に溜まった材料を、容器下に設置した秤で計量した後保管します。

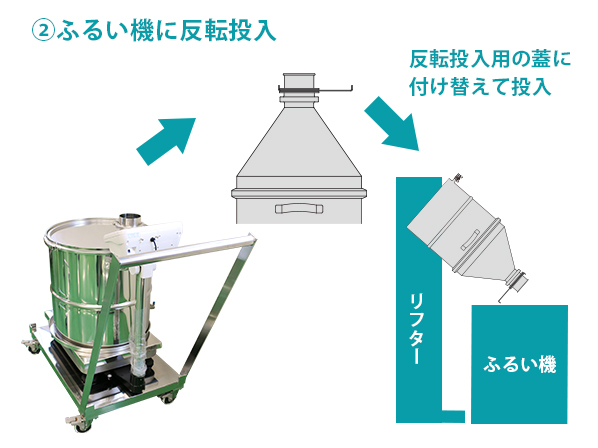

・受け容器の蓋を反転投入用の蓋(バルブ付き)へ付け替えます。
・リフターにて受け容器を反転させ、材料をふるい機へ投入します。
営業担当コメント
新設工場で新規導入の案件でした。ユーザー様はオールステンレス製を希望されていました。予算内でホッパー・集塵機・容器・リフターをステンレス製で提案でき、採用していただけました。
