品番:KTT-CTL-J-L

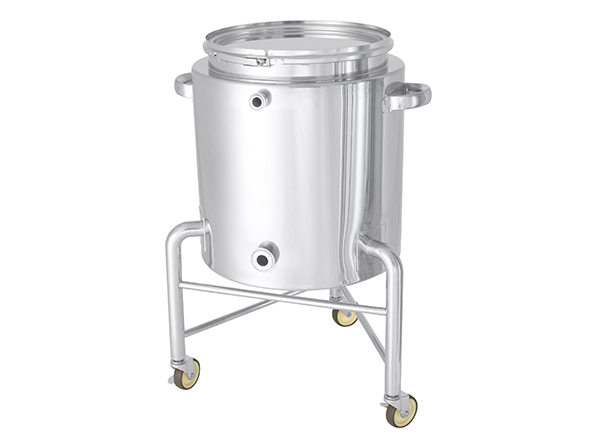

【KTT-CTL-J-L】片テーパー型ジャケット密閉容器 脚付 バンド式

2重構造で保温・冷却ができるステンレスタンク

バリエーション選択

バリエーションを選択してください

各種ダウンロード

  • 図面ダウンロード(会員)

図面ダウンロード

会員登録を行うと図面データをダウンロードできます。

※一部、CADデータを公開していないものがございます。

※「アクセサリー」「オプション加工」「攪拌機」、その他一部の図面は公開しておりません。ご了承ください。

特長
サイズ表
Q&A
カスタマイズ事例

○脚付きの片テーパー型容器KTT-CTL-Lにジャケットを付けました。

○保温、冷却用として使用されます。

○底板が排出方向に傾斜している為、液体が全て排出できます。

○受注生産品ですので、「寸法」「材質」の変更や用途に合わせて特注加工ができます。

○パッキンは食品衛生法適合品のシリコンゴム製です。

撹拌・温調できる製品もあります。

蓋は用途に合わせて「ST」「CTL」から選択できます

断熱カバーで温調効率UP!

断熱カバー

断熱カバーの詳細を見る

非密閉タイプもあります


この製品の詳細を見る

寸法参考図

サイズ表

型式 容量 重量 内径 内径 内高 高低差 傾斜 全高 高さ 高さ 板厚 板厚 ドレン 脚本数 納期 RoHS
L kg D1 D2 H1 H3 目安 H4 H5 H6 t1 t2 サイズ
KTT-CTL-J-L-30 20 15 300 360 320 20 720 330 350 1.2 1.2 1S 3 35
KTT-CTL-J-L-36 35 19 360 430 380 20 780 330 410 1.2 1.2 1S 3 35
KTT-CTL-J-L-43 65 29 430 470 480 20 880 330 500 1.2 1.5 1S 4 35
KTT-CTL-J-L-47H 100 41 470 565 620 20 1020 330 640 1.5 1.5 1S 4 35
KTT-CTL-J-L-565 150 55 565 635 650 30 1050 310 680 1.5 1.5 2S 4 40
KTT-CTL-J-L-565H 200 66 565 635 930 30 1330 310 960 1.5 1.5 2S 4 40
KTT-CTL-J-L-635 300 87 635 700 1030 30 3 1430 310 1060 1.5 1.5 2S 4 40
容器の材質は変更できますか?

できます。SUS316Lがあります。

カタログにないサイズ、容量はできますか?

近い容量の容器の高さを変えて製作いたします。

圧力をかけられますか?

加圧は出来ません。加圧容器をご使用ください。

パッキンはシリコン以外の材質がありますか?

フッ素ゴムなどの材質があります。

ドレンノズルは変更できますか?

サイズ違いやニップル、ソケット等に変更できます。

お客様の要望に合わせた装置の提案を致します

MONOVATEでは貯蔵容器の設計もご対応します!お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。

同カテゴリーのカスタマイズ製品事例

  • 安全センサ付き撹拌温調ユニット(蓋拡張)【採用事例】
    運転中の撹拌機に手が触れない安全対策カスタマイズ

    ○食品業界採用事例

    調味液の混合に使用する撹拌温調ユニット。

    撹拌機は内容物に合わせたハイパワー仕様、制御盤で回転数等の操作が可能です。

    洗浄がしやすいように、シャフトと撹拌体を一体型(隙間がない全周溶接)にしました。

  • 化粧品原料加熱溶解用 ヒーターユニット【採用事例】
    内容物を最高150℃まで昇温

    ○化粧品業界納入事例

    化粧品原料(ワックス)を加熱、溶解するためのヒーター付きステンレス容器です。
