品番:CF-CN

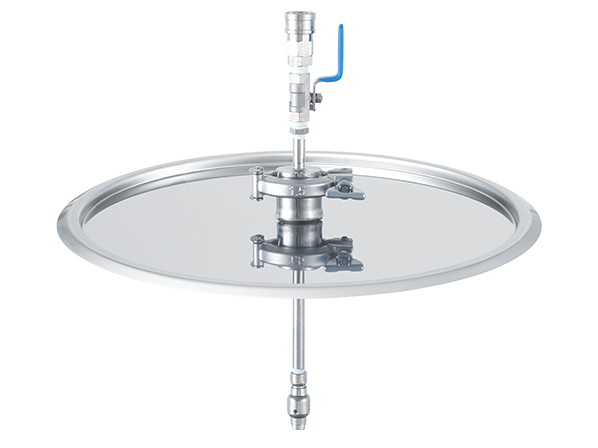

【CF-CN】容器洗浄ノズル付蓋 クリップ式

容器内面をシャワー洗浄できる、洗浄ノズルと蓋のセット。洗浄前の汚れ落としやすすぎに最適です。
¥236,110 (税込)

バリエーション選択

バリエーションを選択してください

各種ダウンロード

  • 図面ダウンロード(会員)

図面ダウンロード

会員登録を行うと図面データをダウンロードできます。

※一部、CADデータを公開していないものがございます。

※「アクセサリー」「オプション加工」「攪拌機」、その他一部の図面は公開しておりません。ご了承ください。

特長
サイズ表
Q&A
カスタマイズ事例

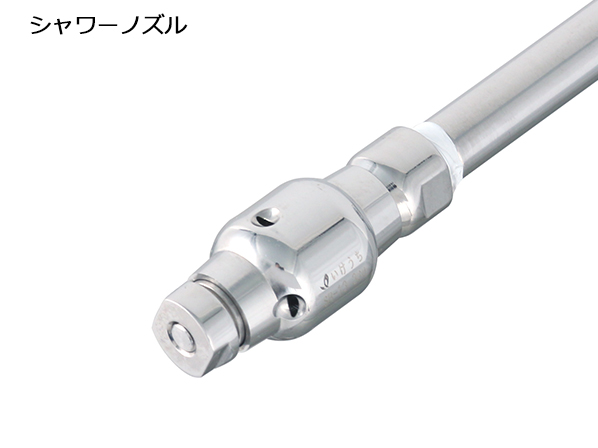

○水圧によってシャワーノズルが回転し、容器内面を洗浄します。

○洗浄液を容器内面にしっかり当てられる、5~10rpm(0.3MPa時)の低速回転です。

○洗浄ノズルと蓋は分解・組立しやすいヘルール接続です。

○流入口はスムーズに着脱できるようカプラ(カプリング)になっています。

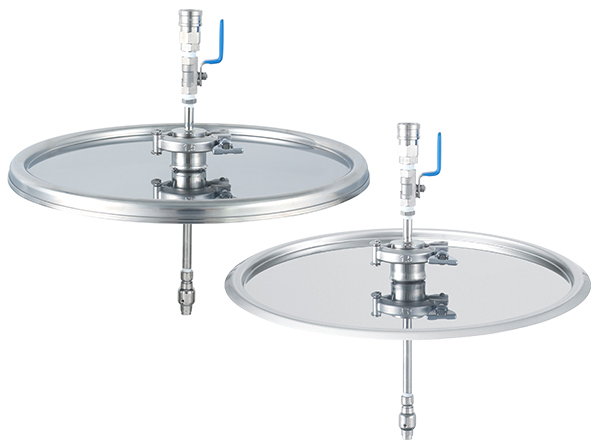

○【MF-CN】は、密閉蓋【MF】と洗浄ノズルのセットです。

○【CF-CN】は、CTL蓋【CF】と洗浄ノズルのセットです。

洗浄ノズルの詳細仕様はこちらの1/8FSR13NS316Lをご覧ください。



565サイズ以上はこちらの蓋になります。

密閉蓋(565?100用)【MF】

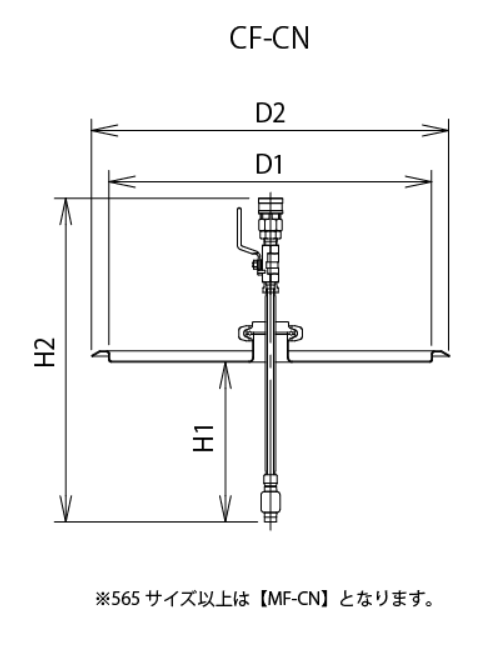

寸法参考図

サイズ表

洗浄ノズル ねじ 噴霧流量(L/min) 噴射パターン 回転数※
サイズ 0.15MPa 0.3MPa 0.5MPa 0.7MPa 1.0MPa rpm
共通仕様 1/8F 9.19 13.0 16.8 19.9 23.7 扇形・上下360° 5~10

適用容器
重量 内径 外径 高さ 全高 ヘルール 蓋板厚 納期
排出口のある下記サイズの容器 kg D1 D2 H1 H2 サイズ t
CF-CN-36 バンド式36サイズ 1.6 342 377 170 342 1.5S 1.0 25
CF-CN-39 バンド式39/39Hサイズ 1.8 370 406 170 342 1.5S 1.0 25
CF-CN-43 バンド式43/43Hサイズ 2.0 412 452 170 342 1.5S 1.0 25
CF-CN-47 バンド式47/47Hサイズ 2.3 452 492 170 342 1.5S 1.0 25
どういった目的での洗浄に適していますか?

この製品は本洗浄前の予備洗浄(予洗い)や容器内のすすぎ等簡易的な洗浄を目的としています。

排出口を閉めた状態、または排出口のない容器では使用できませんか?

使用いただけません。容器に圧力が掛かり事故や容器の変形の原因となります。
容器内に水が溜まると側面にシャワーが当たらず洗浄不足の原因になります。

仕様変更できますか?

部品の変更、長さの変更など、ご希望の仕様をお知らせください。

他のシャワーボール等でも製作できますか?

お問い合わせください。

洗浄液を送るポンプも一緒に選定できますか?

お問い合わせください。
