製品仕様
材質…SUS304、SUS316L ※標準はSUS304となります。
●表面処理…内外面バフ研磨
本製品はレバーバンド式密閉容器24～47Hサイズ用の蓋です。565サイズ以上用はこちら
JAN: 4560132189302
特長
サイズ表
Q＆A
カスタマイズ事例
寸法参考図
サイズ表
| 型式 | 材質 | 適用容器 | 質量 | 内径 | 外径 | 高さ | 板厚 | 納期 |
|---|---|---|---|---|---|---|---|---|
| SUS | 内径 | kg | D1 | D2 | H | ｔ | 日 | |
| CF-24 | SUS304 | 240 | 0.4 | 222 | 257 | 11 | 0.8 | 2～3 |
| CF-27 | SUS304 | 270 | 0.4 | 252 | 285 | 11 | 0.8 | 2～3 |
| CF-30 | SUS304 | 300 | 0.6 | 282 | 316 | 11 | 1.0 | 2～3 |
| CF-33 | SUS304 | 330 | 0.8 | 311 | 346 | 11 | 1.0 | 2～3 |
| CF-36 | SUS304 | 360 | 0.9 | 342 | 377 | 11 | 1.0 | 2～3 |
| CF-39 | SUS304 | 387 | 1.1 | 370 | 406 | 11 | 1.0 | 2～3 |
| CF-43 | SUS304 | 430 | 1.3 | 412 | 452 | 11 | 1.0 | 2～3 |
| CF-47 | SUS304 | 470 | 1.6 | 452 | 492 | 11 | 1.0 | 2～3 |
| 型式 | 材質 | 適用容器 | 質量 | 内径 | 外径 | 高さ | 板厚 | 納期 |
|---|---|---|---|---|---|---|---|---|
| SUS | 内径 | kg | D1 | D2 | H | t | 日 | |
| CF-24-316L | SUS316L | 240 | 0.5 | 222 | 257 | 11 | 1.0 | 2～3 |
| CF-30-316L | SUS316L | 300 | 0.7 | 282 | 316 | 11 | 1.0 | 2～3 |
| CF-36-316L | SUS316L | 360 | 0.9 | 342 | 377 | 11 | 1.0 | 2～3 |
| CF-43-316L | SUS316L | 430 | 1.4 | 412 | 452 | 11 | 1.0 | 2～3 |
- 他社製容器に使用できますか？
弊社製バンド式密閉容器専用の蓋となっております。
- 蓋のみの販売はしていますか？
蓋単品の販売も1枚から承っております。
- 穴を開けたり、取っ手や部品を付けたりできますか？
特注加工にて承っております。ご要望をお聞かせください。
- 密閉蓋は【ST】や【CTH】などの型式の容器でも使えますか？
密閉はできませんが、かぶせ蓋としてはお使いいただけます。
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
同カテゴリーのカスタマイズ製品事例

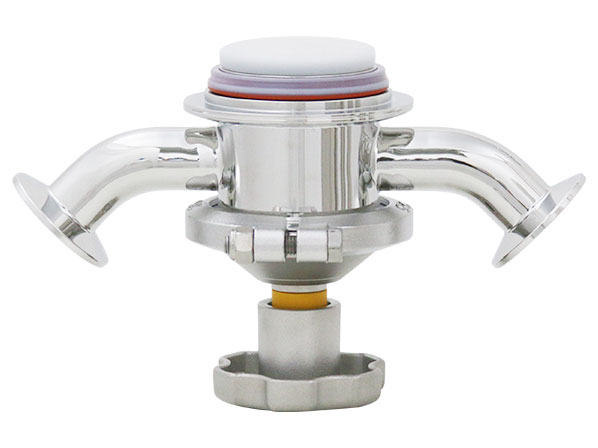

- 2方向排出用タンク底バルブ【採用事例】二方向への排出のためのバルブ
製薬メーカー様納入
○液体の排出に使われる、ダイヤフラム式タンク底バルブのオーダーメイド事例です。
・通常は排出口が1方向にしかありませんが、客先にて2方向への排出用途が有るため、このバルブでは2方向に排出できるようにしています。
- 簡単に蓋の開け閉めができる分割蓋【採用事例】大型サイズの蓋を開閉しやすいように分割
製薬メーカー様納入
○撹拌機を設置する容器で使用する、2枚で1組の分割蓋（山割蓋）のオーダーメイド事例です。
・撹拌中に容器内にゴミが入らず、かつ簡単に蓋の開閉ができる分割蓋は、撹拌機との相性が良いです。
