製品仕様
5Lタイプ 内径φ158×高さ248mm
最大高さ:447mm
10Lタイプ 内径φ208×高さ346mm
最大高さ:515mm
全容量 約5L、10L
耐圧 0.18MPa
材質 SUS316L
仕上げ 外面#400バフ研磨 内面電解研磨
ドレン 15Aヘルール
蓋 ヘルールキャップ
5Lタイプ:150A 10Lタイプ:200A
部品 角フランジのぞき窓(強化パイレックス)
書類 ミルシート、電解研磨証明書
管理番号 1K005958
特長
製薬メーカー様納入

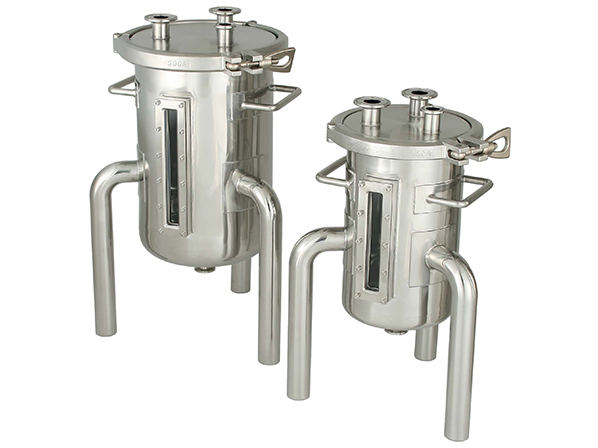

〇薬液の不純物等を濾すフィルターケースとして使われる、ステンレス圧力容器のオーダーメイド事例です。
・注射剤製造工程の中間容器です。

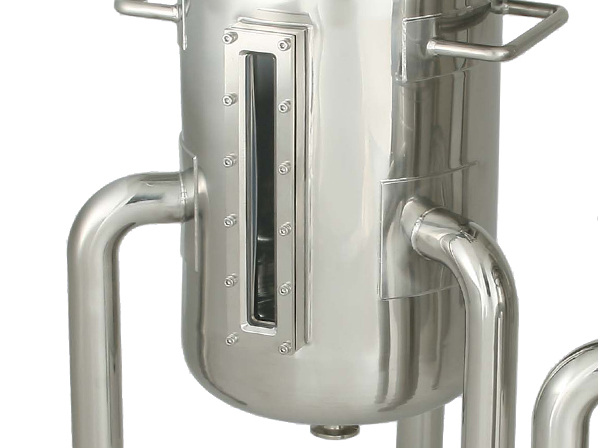

・フィルターの状態が確認できるよう、容器側面に角フランジのぞき窓(サイトグラス)を取り付けています。
・表面からのコンタミ防止や耐食性を向上させるため、内面には電解研磨を施しています。

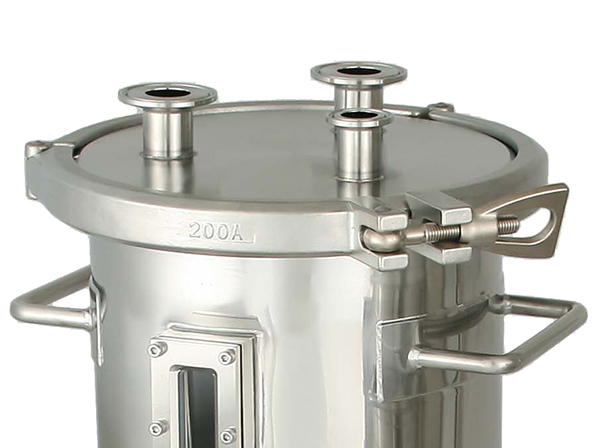

・ヘルールクランプバンドのネジ部には、かじり防止の表面処理を施して耐久性を向上させています。
こちらのオーダーメイド事例の関連製品として、加圧容器ユニットがあります。用途や内容物に応じてオーダーメイドでの製作も可能です。また、オプション加工として容器側面に取り付ける角フランジのぞき窓があります。
