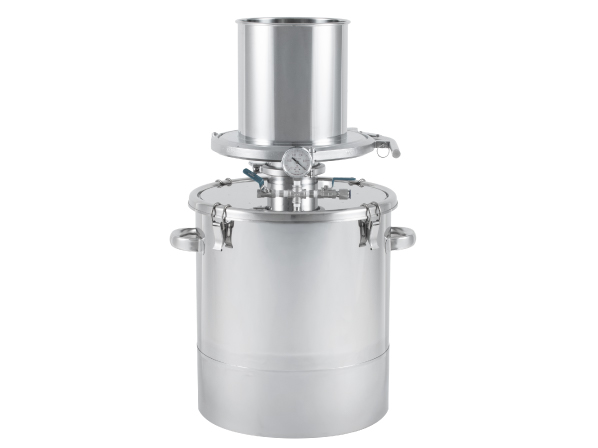

吸引ろ過容器（φ240ろ紙対応）

〇電子材料・化学業界（表面処理薬品）様　納入事例

吸引ろ過容器とは？

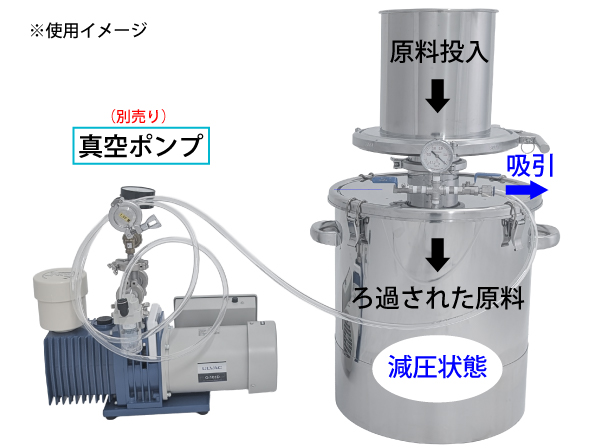

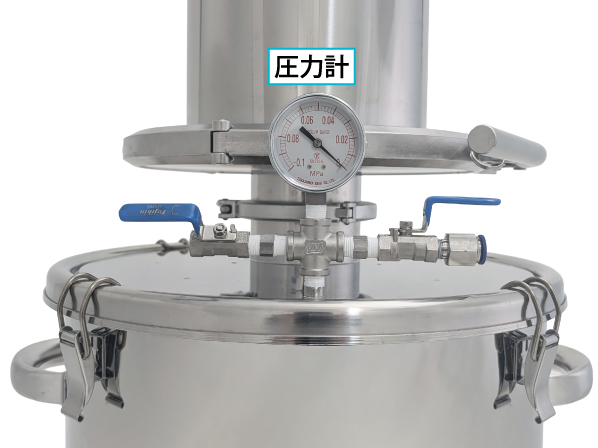

蓋の吸引口から容器内の空気を吸い出すことにより、内部を減圧状態にします。
投入容器と受け容器の間にある「ろ紙」を介して原料を引き込み、スピーディーにろ過を行うシステムです。

特長1：ろ過面積の最大化 ― 「工程に時間がかかりすぎる」課題を解決

既存の吸引ろ過（標準品）では、ろ過面積が限られていたため、処理量が多い現場では「工程に時間がかかりすぎる」という課題がありました。

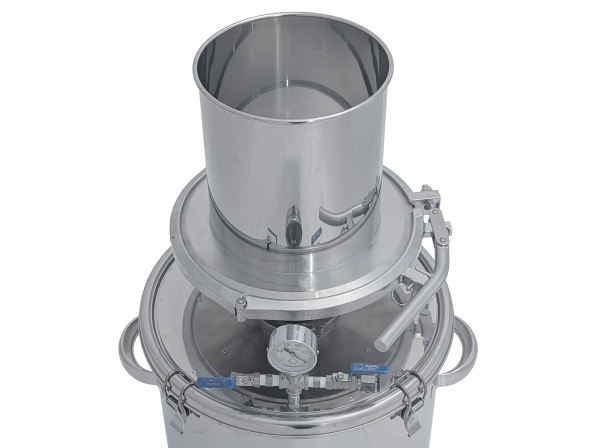

本製品では、接続部に300Aサイズのヘルールを採用。
この大きな開口径を活かして、ろ紙の有効面積を最大限まで広げることで、ろ過効率を劇的に向上させました。

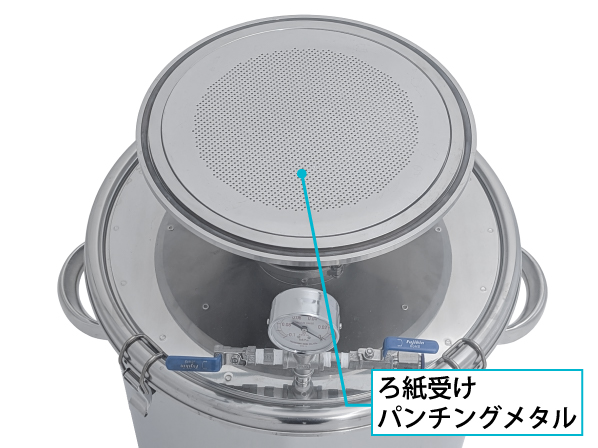

また、出口に向かってすり鉢状の傾斜がついているためろ過した液が溜まらずスムーズに流れ落ちる設計です。

特長2：市販のφ240mmろ紙がそのまま使える ― 消耗品のコスト・手間を削減

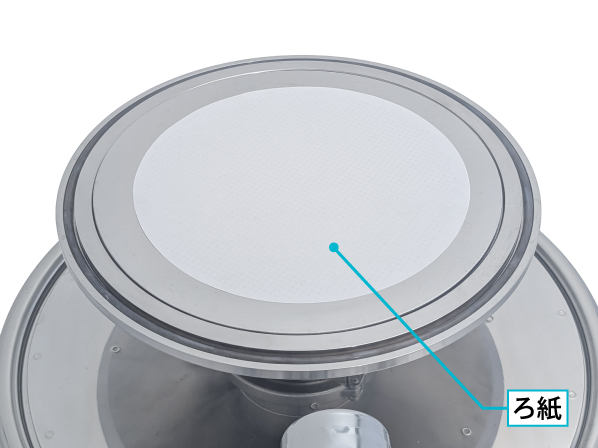

理化学消耗品として広く流通しているφ240mm（24cm）の丸形ろ紙を、加工なしでそのままセットできるフラットな設計です。

「メーカー専用の特殊ろ紙」を都度手配する必要がなく、市販品を安価・迅速に調達できるため、運用のランニングコストを抑えることができます。

お客様の課題をデモ実験で解決 ― 確実な実績に基づく特注製作

「現在の工程で時間がかかりすぎている」「精度を保ちながら効率を上げたい」「導入後の運用イメージを具体的に確認したい」
という切実なお悩みをきっかけに、今回の特注製作はスタートしました。
デモのようすはこちらの記事 で詳しくご紹介しています。

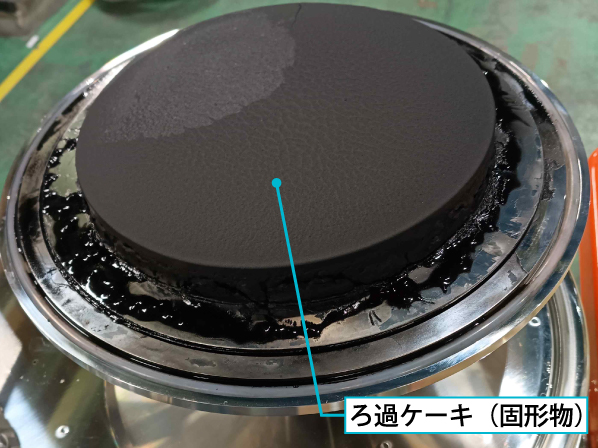

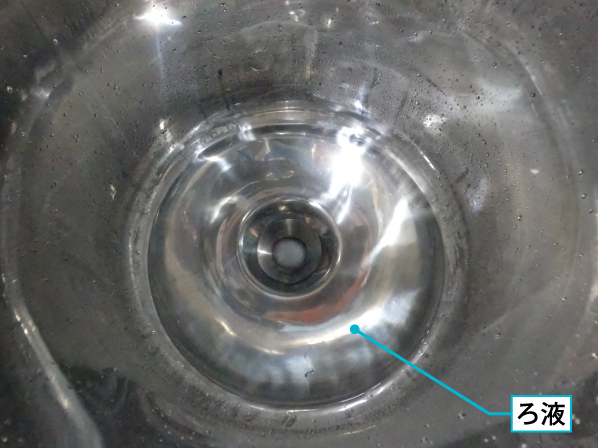

▲ 炭素分散スラリー（水＋炭素）を使用して実験しました。
※原料の物性により結果は異なります。

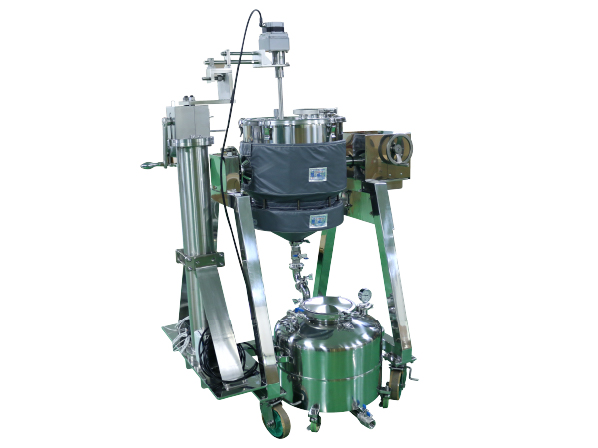

粉体洗浄用 撹拌温調ユニットのオーダーメイド事例

粉体と溶剤を分離して洗浄できる、撹拌・加温・ろ過機能を備えたユニットです。
ろ紙を設置して粉体と溶剤を分けて回収でき、容器反転・撹拌機昇降機構により作業性を高めています。
