製品仕様
材質
8A～15A：SUS316L
1S～4S：SUS304/SUS316L他サイズの製作はお問い合わせください。
特長
サイズ表
Q＆A
カスタマイズ事例

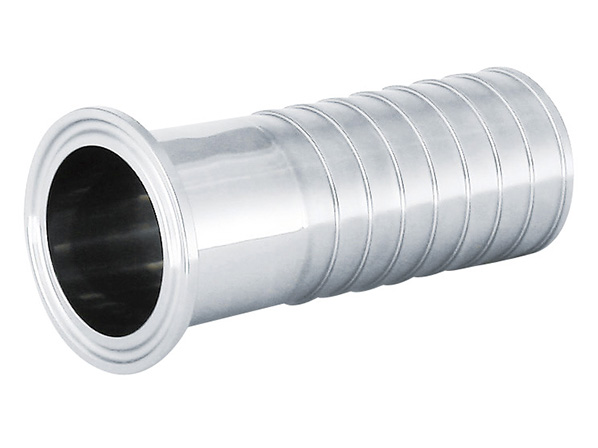

片方がヘルール、もう片方がホース口の継手部品です。

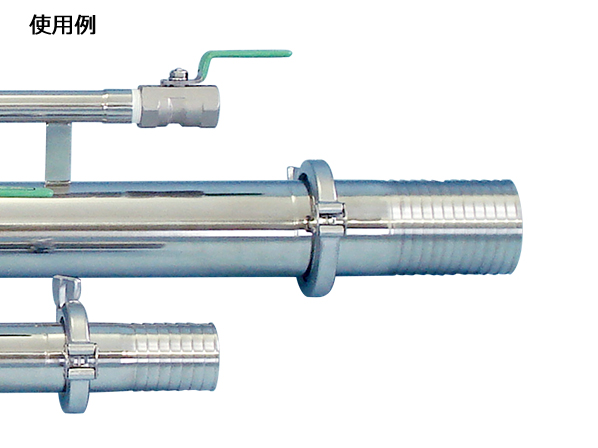

へルールとホースなどの配管を接続する際に使用します。
ヘルールタイプですので、取付け、取り外しが容易です。
ホースを抜けにくくするため、ホース口には凹凸があります。

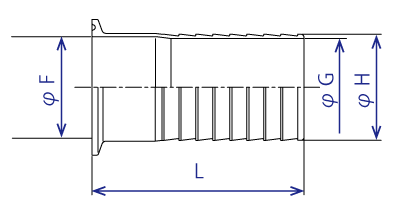

寸法参考図
サイズ表
| サイズ | L | G | H | RoHS |
|---|---|---|---|---|
| 8A | 60 | 10.5 | 13.8 | ○ |
| 10A | 60 | 14 | 17.3 | ○ |
| 15A | 60 | 18.4 | 21.7 | ○ |
| 1S | 100 | 21.8 | 25 | ○ |
| 1.5S | 100 | 33 | 37.5 | ○ |
| 2S | 100 | 46 | 50 | ○ |
| 3S | 150 | 71.8 | 75.1 | ○ |
| 4S | 150 | 97 | 100.5 | ○ |
長さの単位は(mm)
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
