品番:DT-CTL-BRK

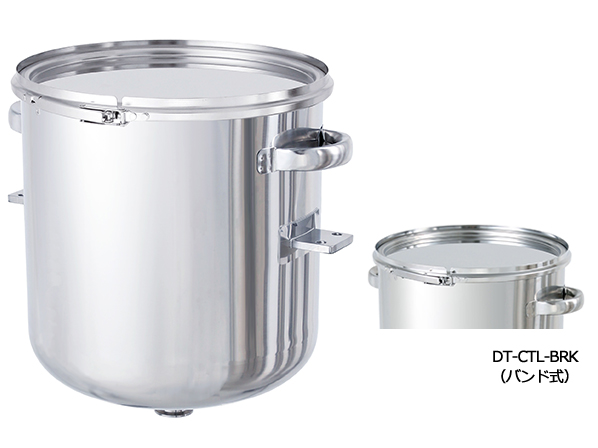

【DT-CTL-BRK】鏡板型密閉容器(バンド式) ブラケット付

架台や装置に取り付けできるブラケット付きのステンレス容器です。撹拌や排出に適したお椀形状です。
¥222,920 (税込)

バリエーション選択

バリエーションを選択してください

カスタム加工選択

もっと見る 閉じる

各種ダウンロード

  • 図面ダウンロード(会員)

図面ダウンロード

会員登録を行うと図面データをダウンロードできます。

※一部、CADデータを公開していないものがございます。

※「アクセサリー」「オプション加工」「攪拌機」、その他一部の図面は公開しておりません。ご了承ください。

特長
サイズ表
Q&A
カスタマイズ事例

○作業に合わせて容器の取り付け・取り外しができます。

○容器にブラケット(取付サポート)が付いているので、装置の一部に組み込むことができます。

○ブラケットは、ねじ等で固定できるように穴が2ヶ所開いています。

○DT-ST-BRKはかぶせ蓋タイプ、DT-CTH-BRKはクリップ密閉タイプ、DT-CTL-BRKはバンド密閉タイプです。

○200L以上の容器は吊り上げ用の金具(穴)が付いています。

○容器やブラケットはオーダーメイドできます。



鏡板型容器の特長



底板がお椀形状の鏡板型容器は、

通常のステンレス容器に比べて

撹拌性や排出性に優れています。



ハンドミキサーや撹拌機による撹拌、

撹拌後の液の排出、他装置等への投入に

最適なタンクです。





架台や装置に合わせてオーダーメイドできます!



容器のオーダーメイド
ブラケットのオーダーメイド





架台付容器【ASC】シリーズ

ASCイメージ画像

寸法参考図

サイズ表

容量 L 重量 内径 容器高 ドレン 板厚 納期
容量 kg D H サイズ t 納期
DT-CTL-BRK-36 35 7 360 430 1.5S 1.2 20
DT-CTL-BRK-39 45 9 387 470 1.5S 1.2 20
DT-CTL-BRK-43 60 10 430 505 2S 1.2 20
DT-CTL-BRK-47 80 15 470 555 2S 1.5 25
DT-CTL-BRK-47H 100 17 470 670 2S 1.5 25
DT-CTL-BRK-565 150 22 565 695 2S 1.5 25
DT-CTL-BRK-635 200 30 635 775 2S 1.5 25
DT-CTL-BRK-77 300 49 770 780 2S 2.0 35
DT-CTL-BRK-100 400 59 1000 670 2S 2.0 35
DT-CTL-BRK-100H 500 65 1000 800 2S 2.0 35
排出口の種類やサイズ、位置は変更できますか?

変更可能です。ご希望をお聞かせください。

容量や大きさの変更、ブラケットの仕様変更はできますか?

変更可能です。ご希望をお聞かせください。

架台付きのものはありますか?

鏡板型容器 架台付【DT-ASC】がございます。

容器をフォークリフトで持ち上げたいのだが…

フォークリフト用の金具を取り付けいたします。

排出口に付けるバルブも一緒に購入できますか?

可能です。

お客様の要望に合わせた装置の提案を致します

MONOVATEでは貯蔵容器の設計もご対応します!お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。

同カテゴリーのカスタマイズ製品事例

  • 鏡板型ジャケット容器  撹拌機リフター、タンク底バルブ付き【採用事例】
    固形材料を溶解後、粉末材料と混合するステンレス容器

    食品メーカー様納入

    〇固形材料を溶解させ、粉末材料と混ぜ合わせる工程で使用する、ステンレスジャケット容器のオーダーメイド事例です。

    ・固形物を投入しジャケットの温熱にて溶解後、粉末材料を投入し撹拌します。

  • フォーク座付きコーティング容器【採用事例】
    耐薬品性を高めるコーティングを実施

    化学メーカー 様納入

    ○扱いやすいようにカスタマイズした、ステンレス容器のオーダーメイド事例です。

    カクハン機座付鏡板型容器(タンク底バルブ)【DTM-77】をベースに製作しています。
