製品仕様
シュート材質…SUS304
パッキン材質…シリコンゴム（食品衛生法適合品）
●表面処理：内外面バフ研磨
●使用条件：大気圧

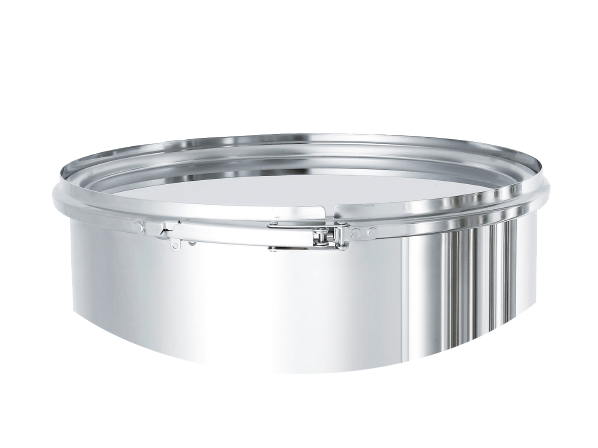

レバーバンドタイプ（CTLシリーズ）の密閉容器に対応しています。
※レバーバンド（分割バンド）は別売りです。
JAN: 4582136042094

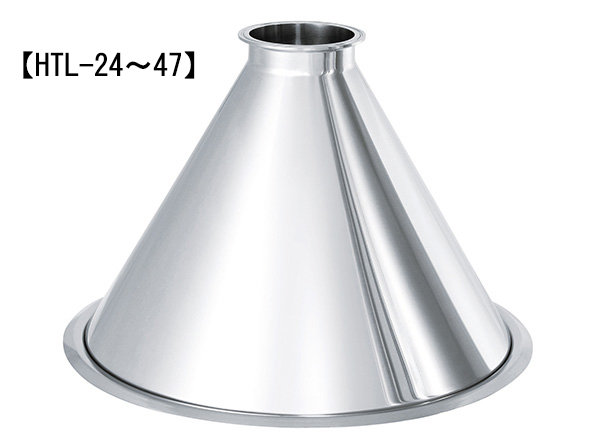

板厚が薄く軽量なCTL容器用排出シュートです。

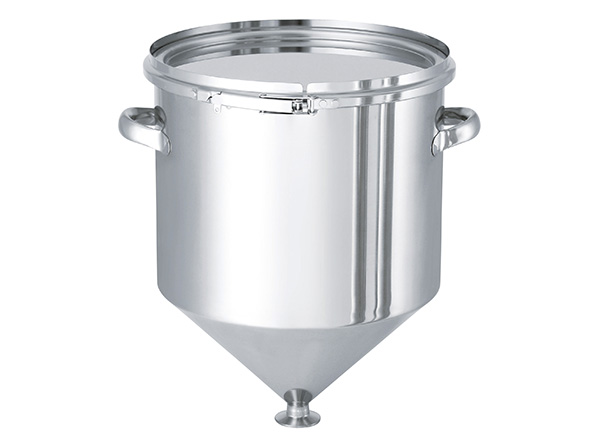

○バンド式密閉容器【CTL】にセットし、容器を反転することで粒体の内容物を機器等に投入できます。
○内容物に合わせて、排出口のノズルの種類やサイズを変更できます。
○内容物に合わせて、シュートの角度を変更できます。
○パッキンは食品衛生法適合品ですので、安心してご使用できます。
○板厚が薄く軽量の為、取扱いに便利です。
※レバーバンド（分割バンド）は別売りです。オーダーメイドできます！

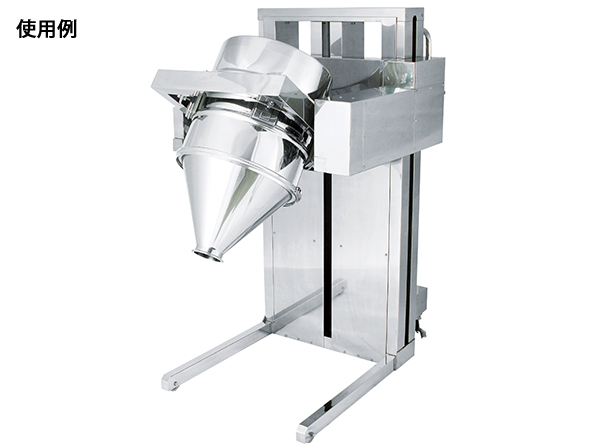

粉粒体原料の投入に活躍します
バンド式密閉容器【CTL】に本製品をセットし、容器を反転させることで粉粒体を装置やタンクへ投入できます。
接続に必要なバンドは別売りです
HTL-43～635サイズ
HTL-43～635は、強化タイプの分割バンドです。着脱が簡単な半割バンドで、蝶ねじで締め具合を調整します。
バンドの型式例：HTL-43用分割バンド→HTL-B-43
オーダーメイドできます
ホッパー角度θの変更
標準仕様は60°ですが、60°～135°の範囲にてご希望の角度を選択することができます。

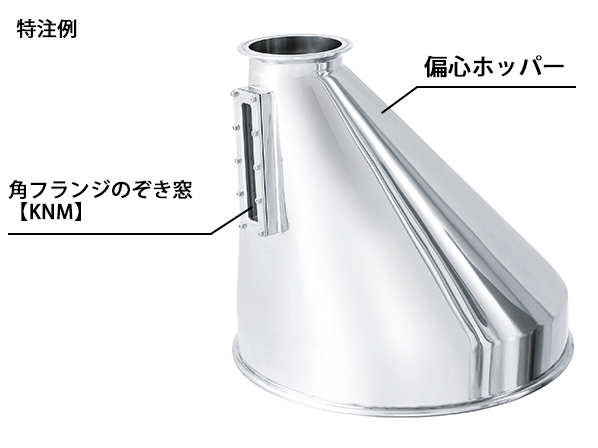

偏心形状も製作できます。
ノズル種類やサイズの変更
取り付けるバルブなどの周辺機器に合わせて、排出口の継手やサイズを変更することができます。
ご希望の継手をお客さまにご支給いただいて取り付けることもできます。
排出シュートは2種類あります
排出シュートは通常タイプ（本製品）とフラットタイプの2種類があります。それぞれの特長や違いを比較した記事がありますので、ご検討中の方はぜひご覧ください。
関連製品
分割バンド

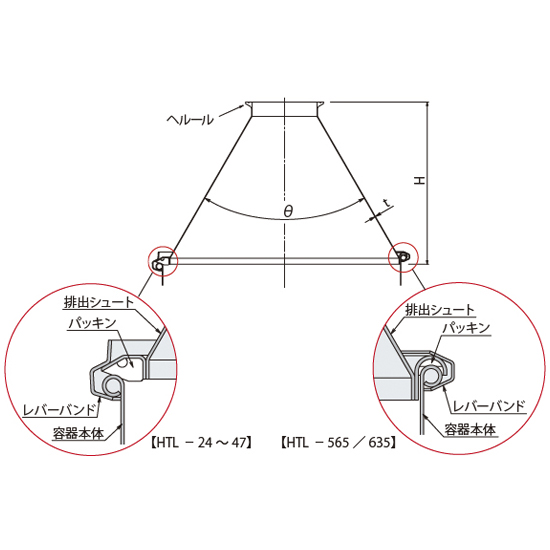

寸法参考図
サイズ表
| 型式 | 適用容器 | 高さ | 角度 | 板厚 | へルール | バンド | 納期 | RoHS | 重量 |
|---|---|---|---|---|---|---|---|---|---|
| サイズ | H | θ | t | サイズ | 日 | kg | |||
| HTL-24 | 24 | 184 | 60 | 0.8 | 2S | CTL | 30 | ○ | 0.8 |
| HTL-30 | 30 | 236 | 60 | 1.0 | 2S | CTL | 30 | ○ | 1.5 |
| HTL-36 | 36 | 240 | 60 | 1.0 | 100A | CTL | 30 | ○ | 2.2 |
| HTL-39 | 39 | 264 | 60 | 1.0 | 100A | CTL | 30 | ○ | 2.5 |
| HTL-43 | 43 | 301 | 60 | 1.0 | 100A | 分割 | 30 | ○ | 3 |
| HTL-47 | 47/47H | 297 | 60 | 1.0 | 150A | 分割 | 30 | ○ | 3.7 |
| HTL-565 | 565/565H | 396 | 60 | 1.2 | 150A | 分割 | 30 | ○ | 6.2 |
| HTL-635 | 635 | 452 | 60 | 1.2 | 150A | 分割 | 30 | ○ | 7.5 |
- ファイバードラム、樹脂ドラムに付けられますか？
本製品は使用できませんが、ファイバー、樹脂ドラム用の排出シュート【HTL-FD/PD】があります。
- 圧力をかけられますか？
加圧はできません。詳細はお問い合わせください。
- パッキンはシリコンゴム以外の材質がありますか？
フッ素ゴムなどの材質があります。
- 容器の材質や排出ノズルは変更できますか？
材質はSUS316Lでも製作できます。排出ノズルはサイズ違いや他の継手に変更できます。
- ホッパーとコニカルの違いは？
ホッパーはロートやじょうごのような形状、コニカルは円錐形状を指すようですが明確な決まりはなく、弊社ではどちらもホッパーと呼んでいます。
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
同カテゴリーのカスタマイズ製品事例

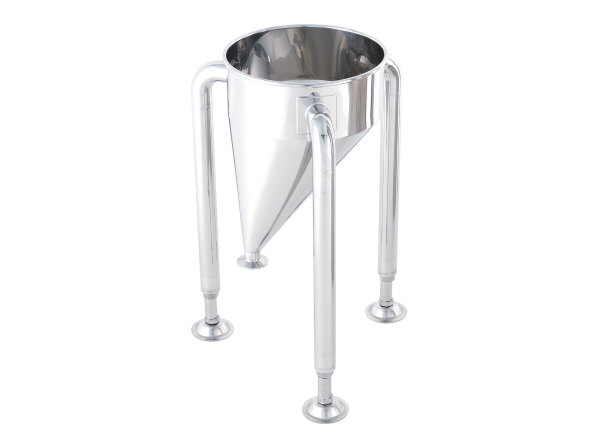

- 評価設備用 偏心ステンレスホッパー【採用事例】配管接続部への負荷を抑える脚付き仕様
